Technische Daten:
Hersteller: Philips
Modelname: LDL1002
Baujahr: 1969 - 1971
Betriebsart: Wechselstromspeisung 110, 127, 220, 240 Volt
Funktionsprinzip:
Videorecorder S/W (Monochrome)
Das Videosignal wird im Schrägspurverfahren (rotierende Kopftrommel) bei einer Bandvorschubgeschwindigkeit von 18,48 cm/s aufgezeichnet, was eine relative Transportgeschwindigkeit von 8,08 m/s ergibt und eine Aufzeichung des Videosignals mit einer Bandbreite von ca. 2,2 MHz ermöglicht.
Das Tonsignal wird in Längsspur wie beim Tonband aufgezeichnet.
½" Bandspulen, Länge max. 450m für 45 Minuten Bild- und Tonaufzeichnung.
Anschlüsse: DIN-Buchsen für Audio- und Videosignal
Abmessungen (B x H x T): 420 x 195 x 340 mm
Modelname: LDL1002
Baujahr: 1969 - 1971
Betriebsart: Wechselstromspeisung 110, 127, 220, 240 Volt
Funktionsprinzip:
Videorecorder S/W (Monochrome)
Das Videosignal wird im Schrägspurverfahren (rotierende Kopftrommel) bei einer Bandvorschubgeschwindigkeit von 18,48 cm/s aufgezeichnet, was eine relative Transportgeschwindigkeit von 8,08 m/s ergibt und eine Aufzeichung des Videosignals mit einer Bandbreite von ca. 2,2 MHz ermöglicht.
Das Tonsignal wird in Längsspur wie beim Tonband aufgezeichnet.
½" Bandspulen, Länge max. 450m für 45 Minuten Bild- und Tonaufzeichnung.
Anschlüsse: DIN-Buchsen für Audio- und Videosignal
Abmessungen (B x H x T): 420 x 195 x 340 mm

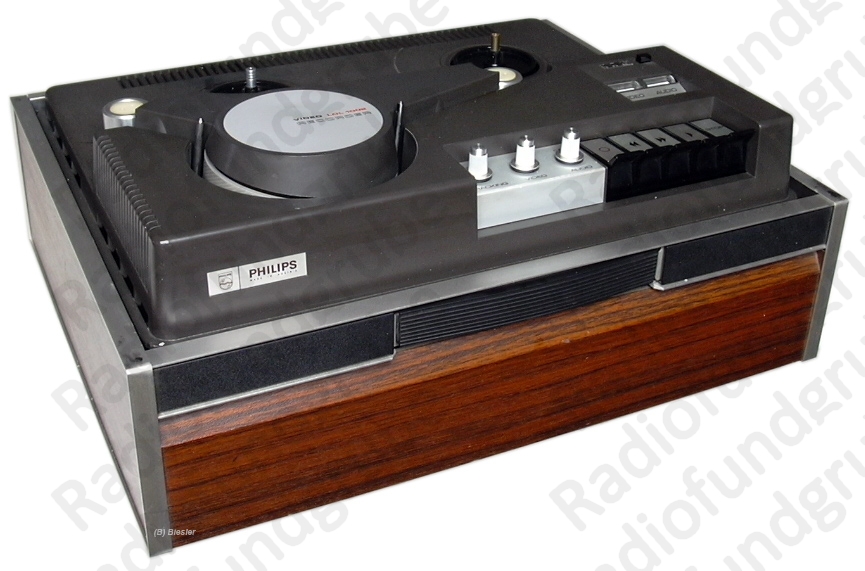

Front offen

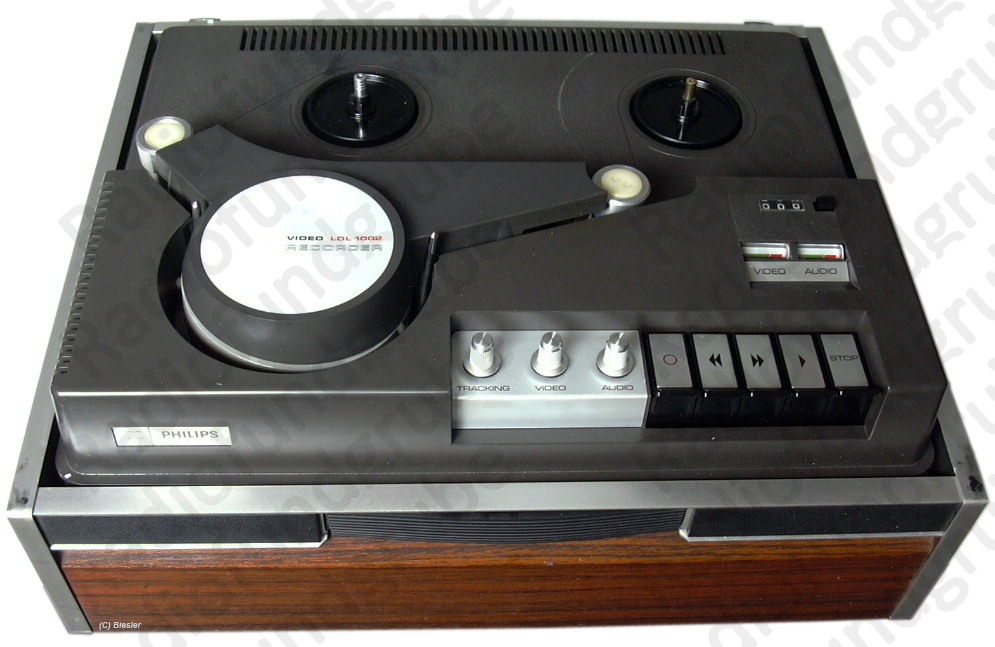

Oben

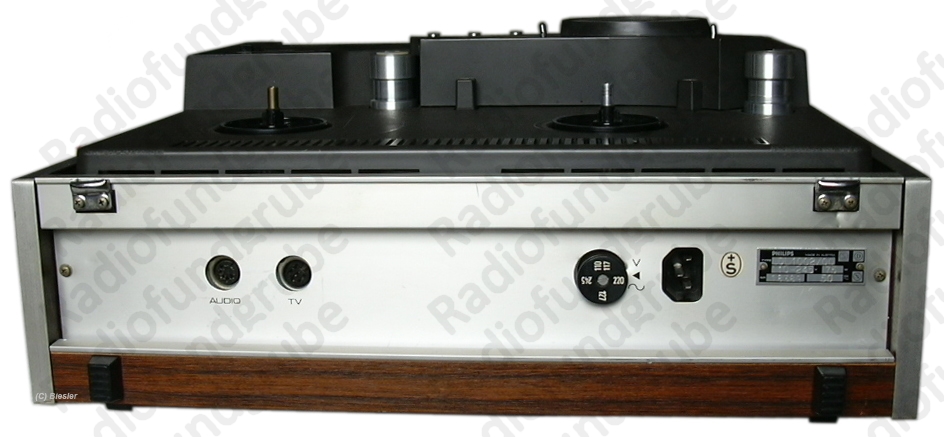

Hinten

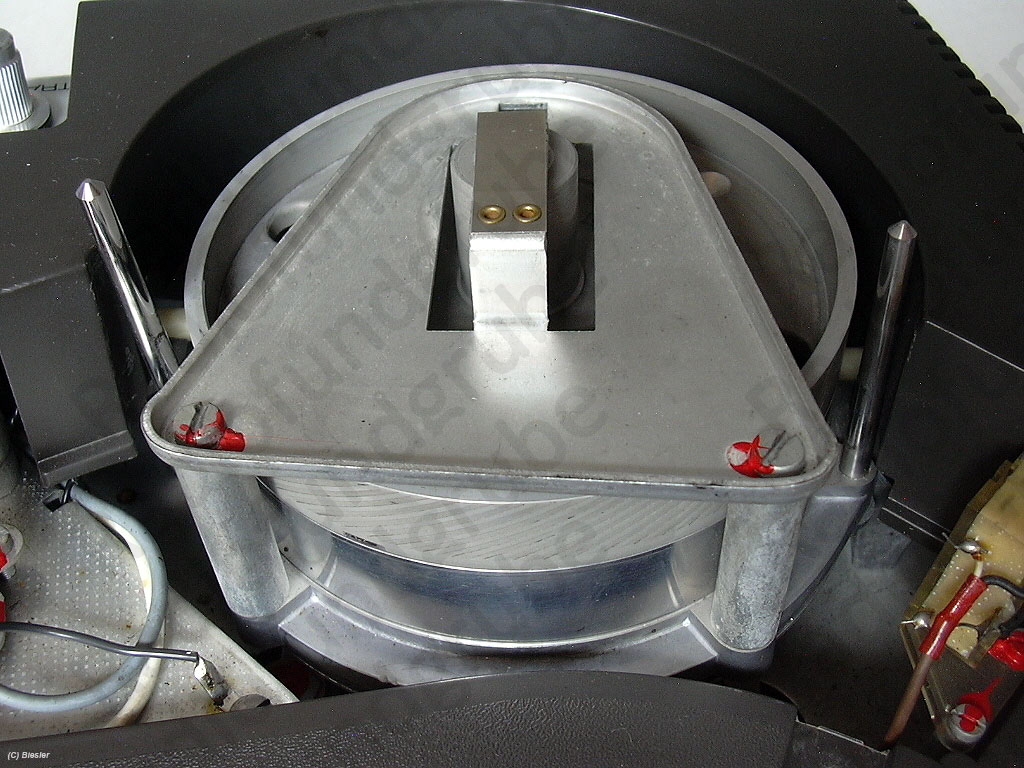

Kopfrad
Kopfträger

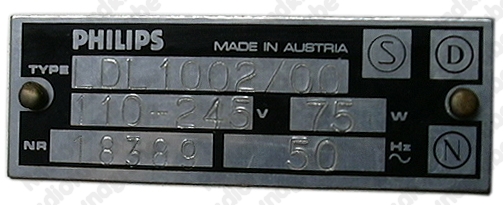

Typ
Bedienungsanleitung
Bandspule

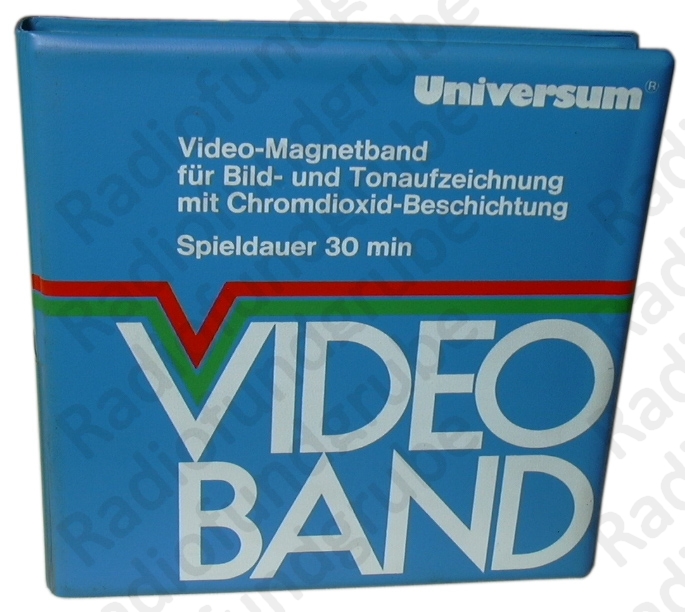

Bandhülle

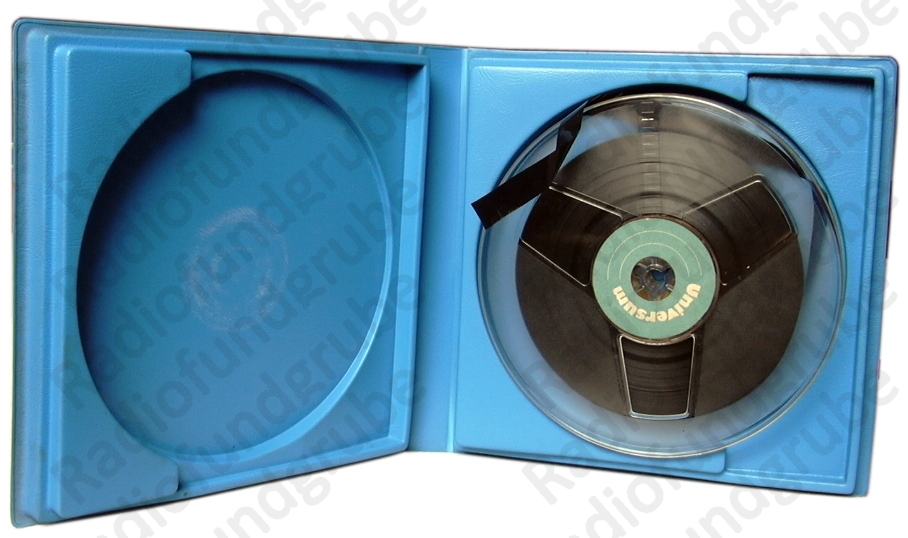

Bandhülle offen
Hersteller
