Technische Daten:
Hersteller: Schwarzwälder Apparate-Bau-Anstalt GmbH, Villingen (SABA)
Modelname: 521WL
Baujahr: 1933/34
Betriebsart: Super mit HF-Vorstufe, ZF 125 kHz
Wellenbereiche: Langwelle und Mittelwelle, 8 Kreise
Röhrenbestückung: 2x RENS1294, RENS1284, RENS1254, RENS1374d, RGN1054
Abmessungen (B x H x T): 360 x 470 x 290 mm
Modelname: 521WL
Baujahr: 1933/34
Betriebsart: Super mit HF-Vorstufe, ZF 125 kHz
Wellenbereiche: Langwelle und Mittelwelle, 8 Kreise
Röhrenbestückung: 2x RENS1294, RENS1284, RENS1254, RENS1374d, RGN1054
Abmessungen (B x H x T): 360 x 470 x 290 mm

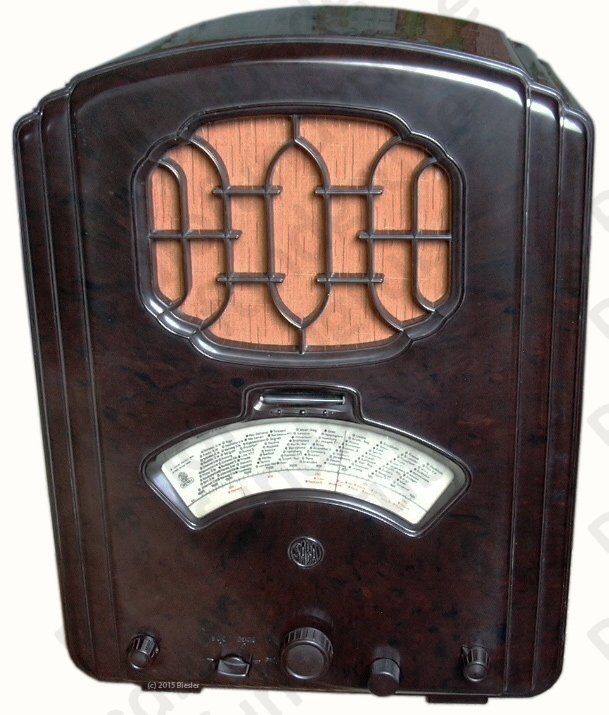

Frontansicht

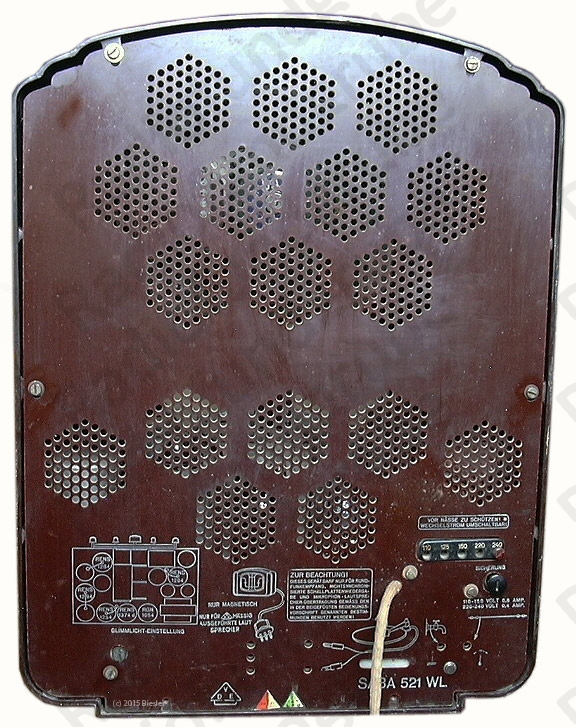

Hinten/Rückwand

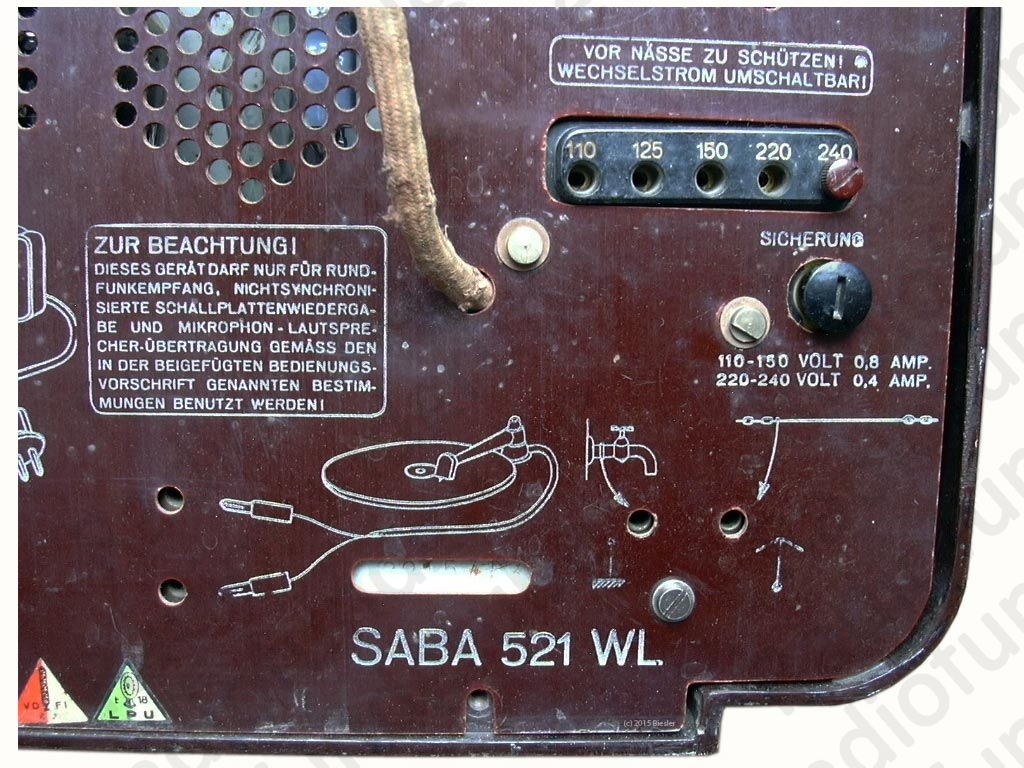

Hinten/Eingangsbuchsen und Spannungswahl

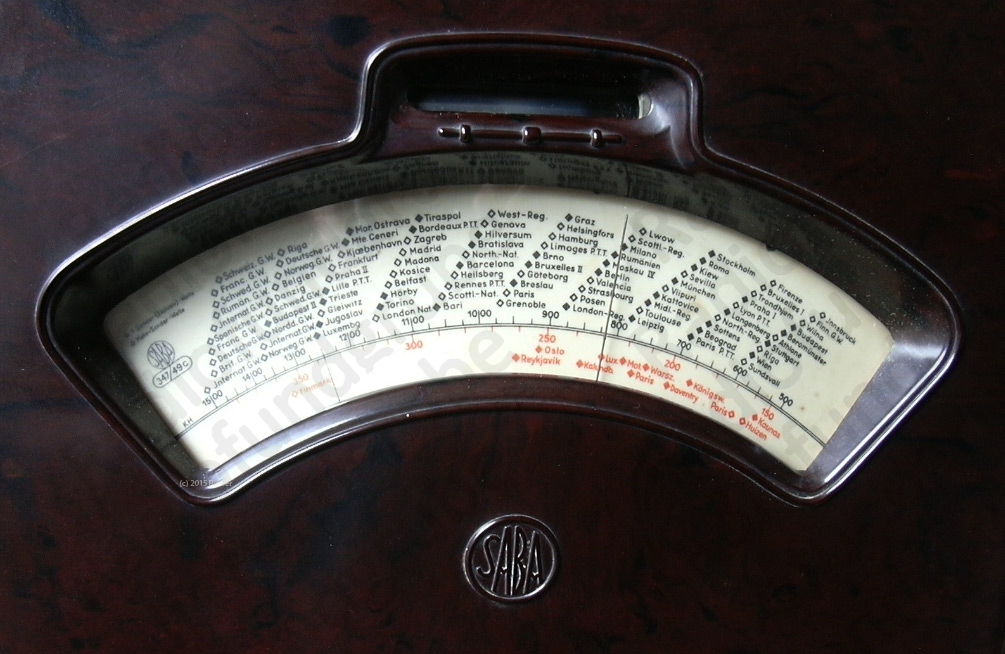

Skala

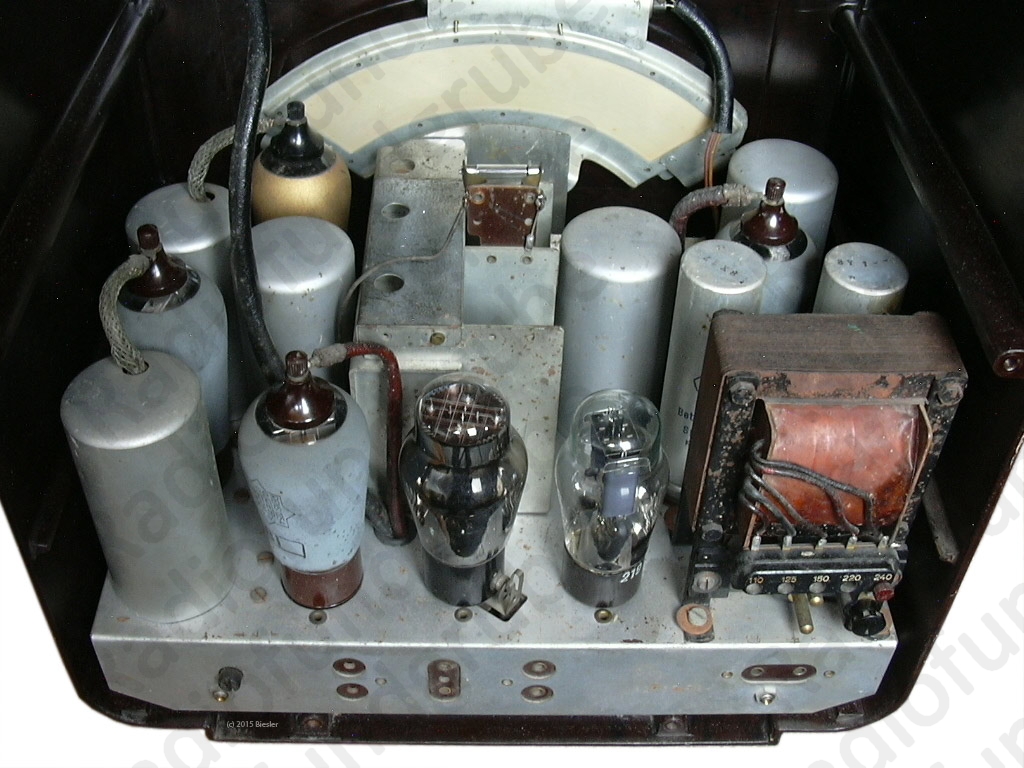

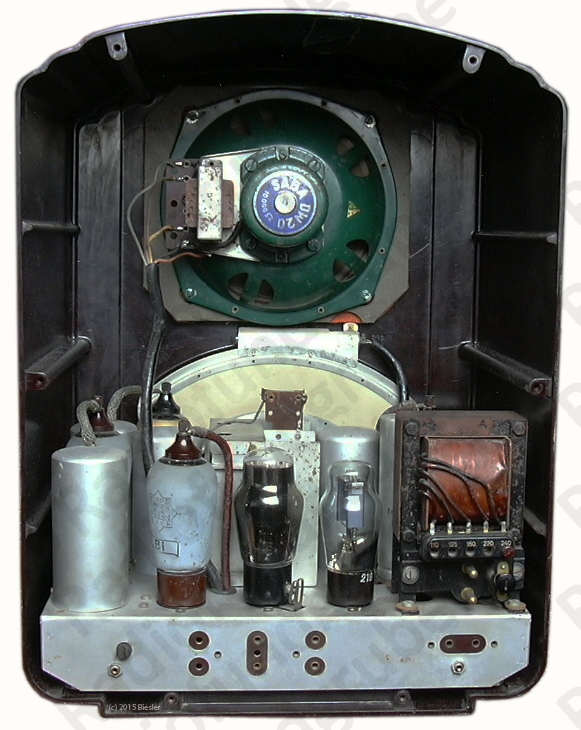

Hinten geöffnet
Chassis
Hinweis ! Der Drehkondensator aus Zink-Druckguß
Ein ärgerlicher Fehler dieser Geräteserie ist die Verwendung von Druckguß beim Drehkondensator-Block. Im laufe der Zeit wird der Zink-Druckguß spröde und brüchig (Zinkfraß).
Dabei vergrößert sich die Struktur und die Lamellen des Drehkondensators laufen nicht mehr mittig. Eine genaue Justierung der Platten ist nicht mehr möglich und es kommt beim Durchdrehen zu Kurzschlüssen.
Hier hilft nur der komplette Ausbau des Drehkondensators und eine mechanisch sehr aufwendige Restauration.
Hier hilft nur der komplette Ausbau des Drehkondensators und eine mechanisch sehr aufwendige Restauration.

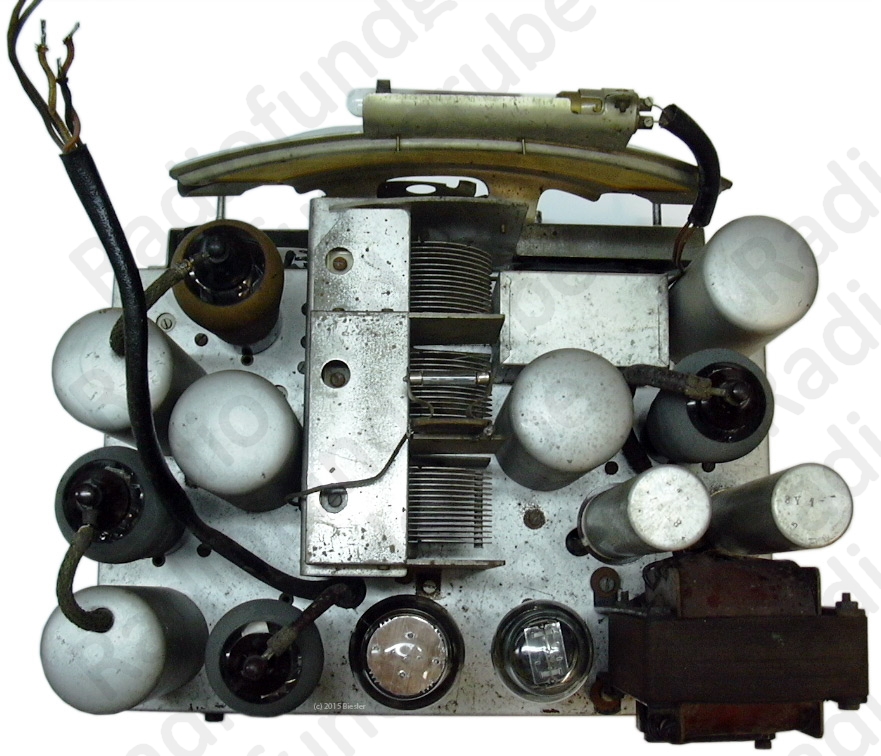

Chassis von Oben

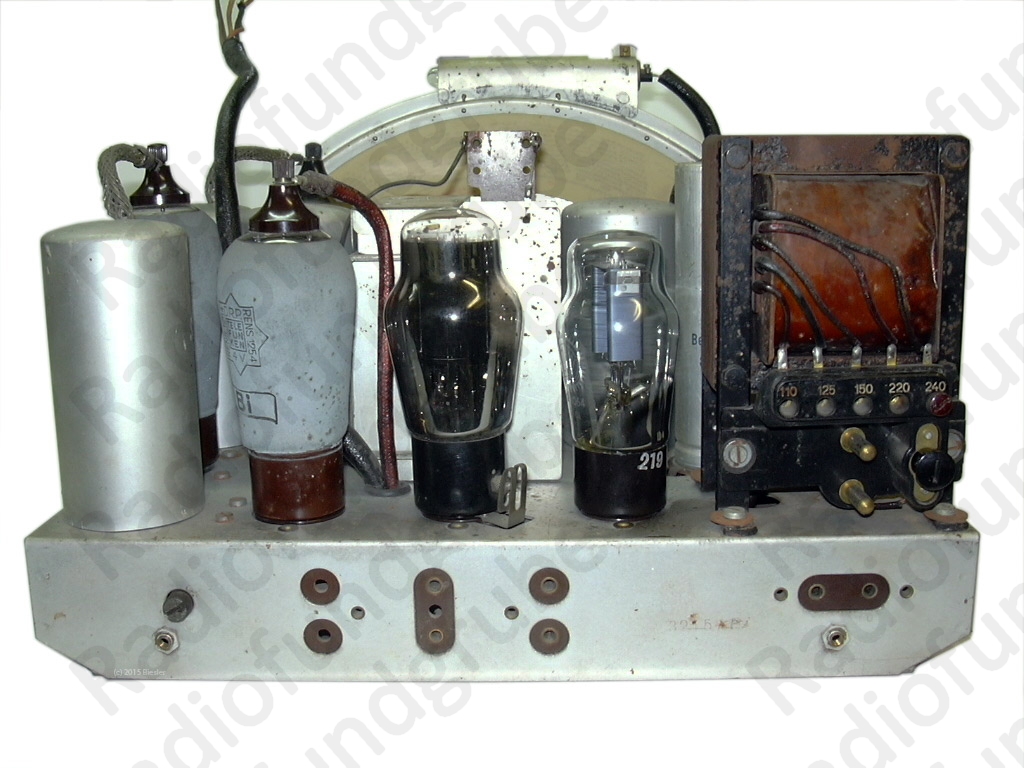

Chassis von Hinten

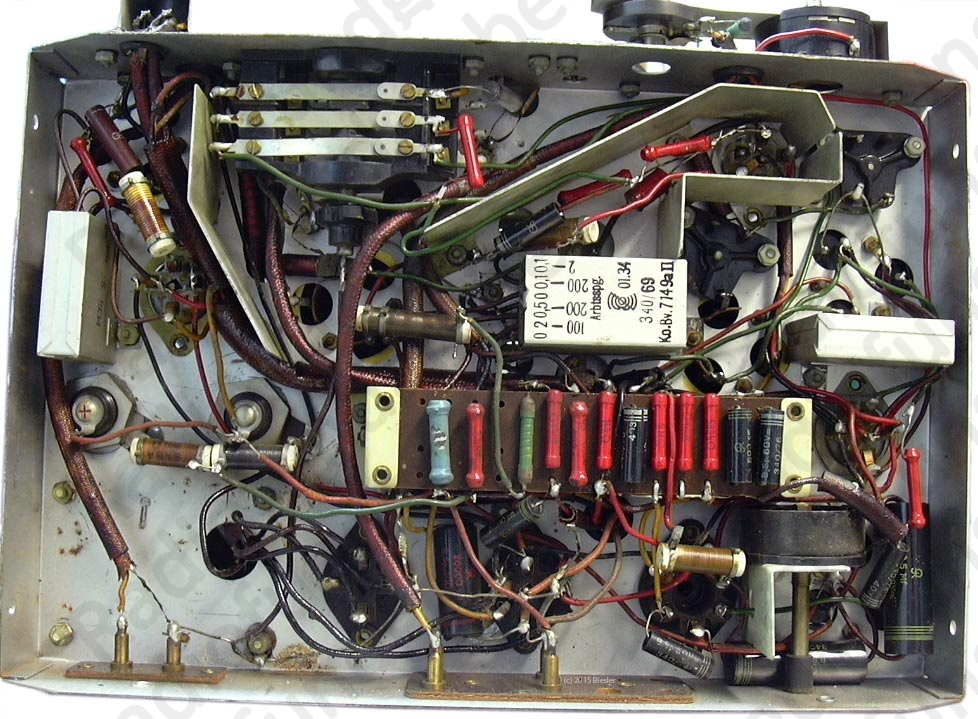

Chassis von Unten
Chassis von Vorn (Skala)

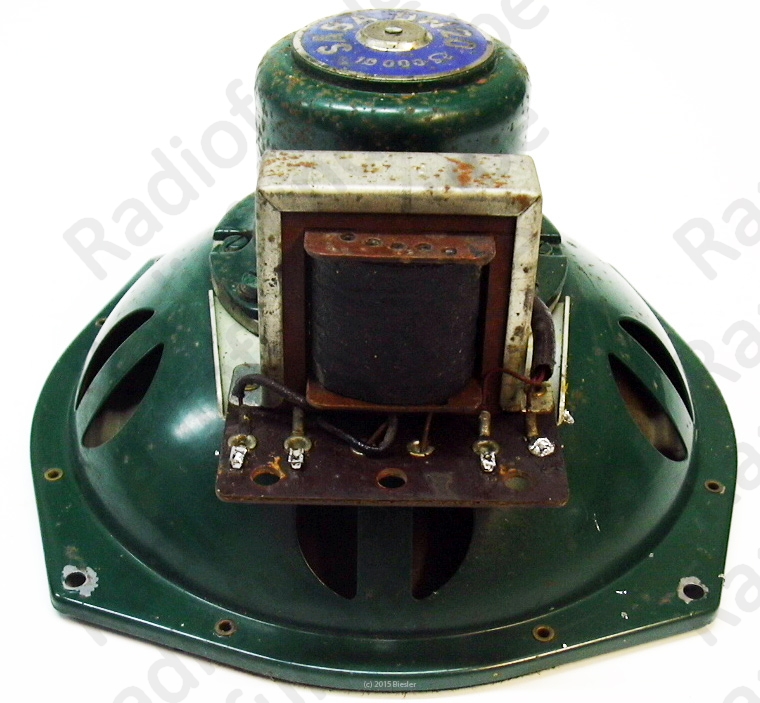

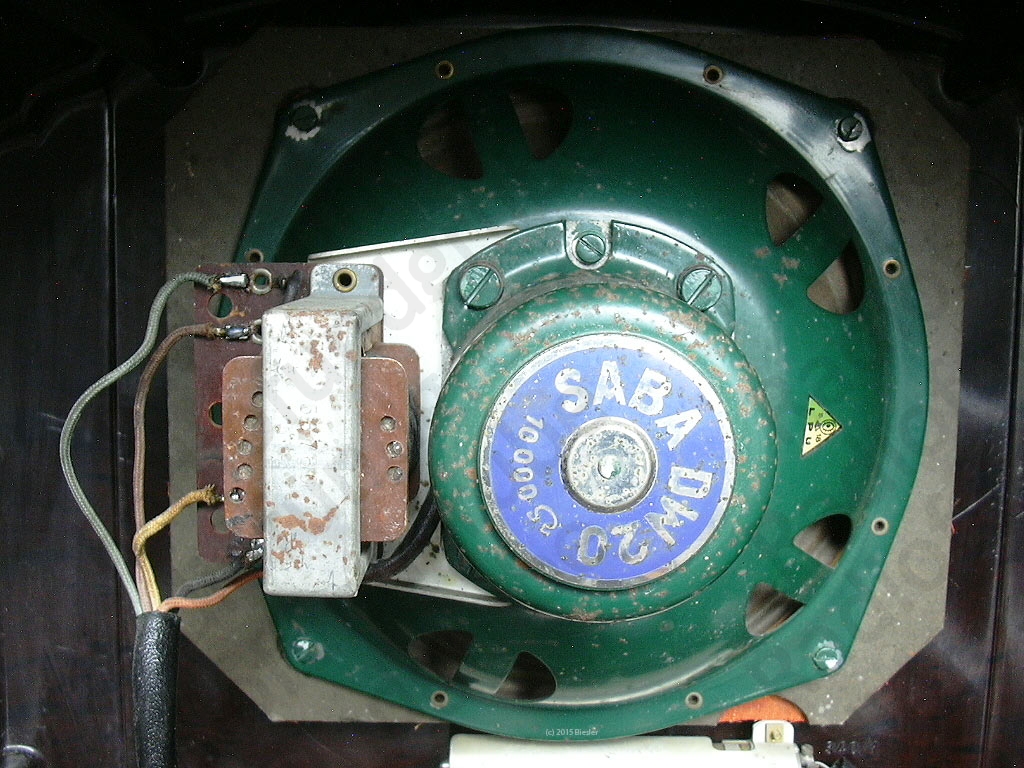

Lautsprecher
Lautsprecher
