Technische Daten:
Hersteller: Bellophon, Horst Goetjes, Laboratorium für Hochfrequenztechnik, Berlin-Friedenau, Varzinerstr.6
Modelname: Bellophon Mbr50
Baujahr: ca. 1950
Betriebsart: RC-Messbrücke nach dem Wheatstone-Prinzip
mit Fächeranzeige (Mag. Auge - EM11)
Röhrenbestückung: EM11, EBF11 RGN354
Meßbereiche: Rx-Bereiche 10, 100, 1k, 10k, 100k, 1M - Ohm,
Cx-Bereiche 100pF, 1nF, 10nF, 100nF, 1uF
Betriebsspannung: 220 V Wechselspannung
Abmessungen (B x H x T): 242 x 155 x 175 mm
Material: Holzgehäuse
Modelname: Bellophon Mbr50
Baujahr: ca. 1950
Betriebsart: RC-Messbrücke nach dem Wheatstone-Prinzip
mit Fächeranzeige (Mag. Auge - EM11)
Röhrenbestückung: EM11, EBF11 RGN354
Meßbereiche: Rx-Bereiche 10, 100, 1k, 10k, 100k, 1M - Ohm,
Cx-Bereiche 100pF, 1nF, 10nF, 100nF, 1uF
Betriebsspannung: 220 V Wechselspannung
Abmessungen (B x H x T): 242 x 155 x 175 mm
Material: Holzgehäuse

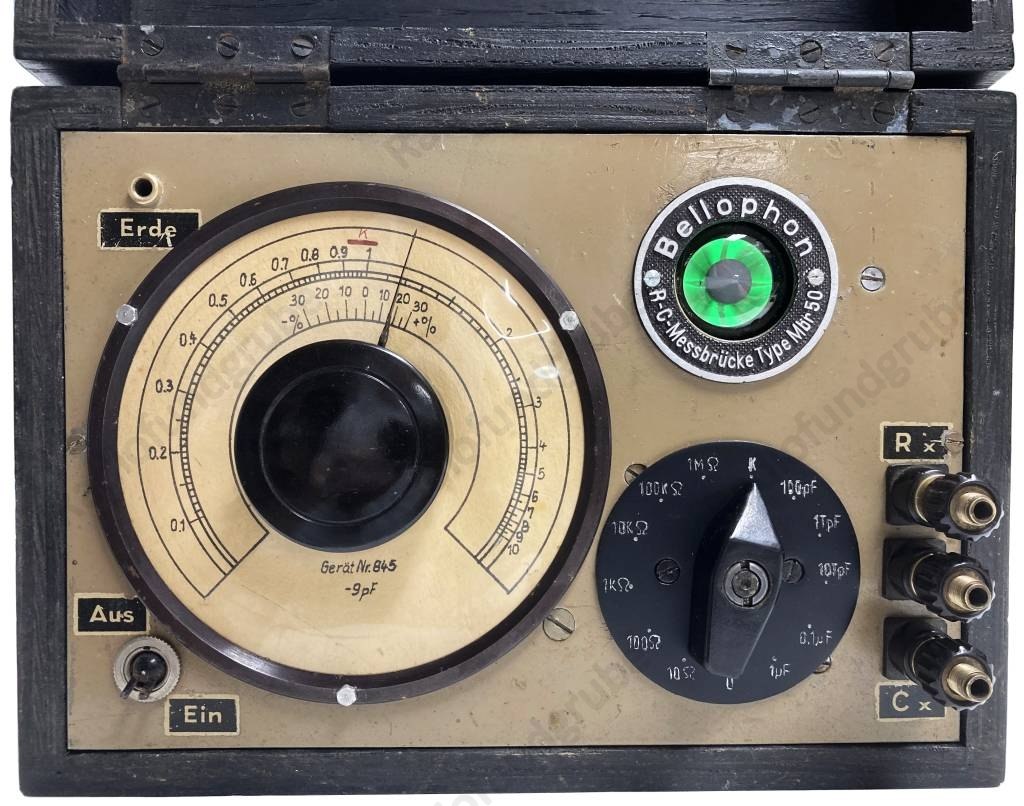

Frontansicht
Frontansicht

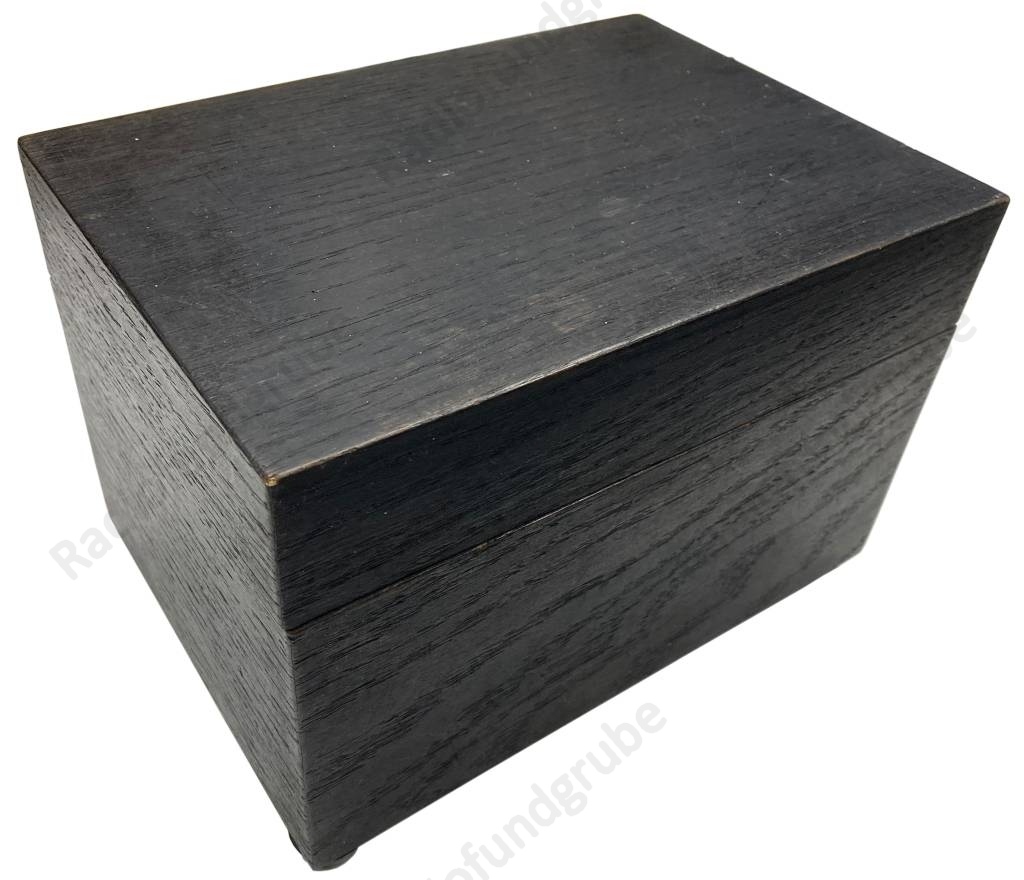

Holzgehüse geschlossen

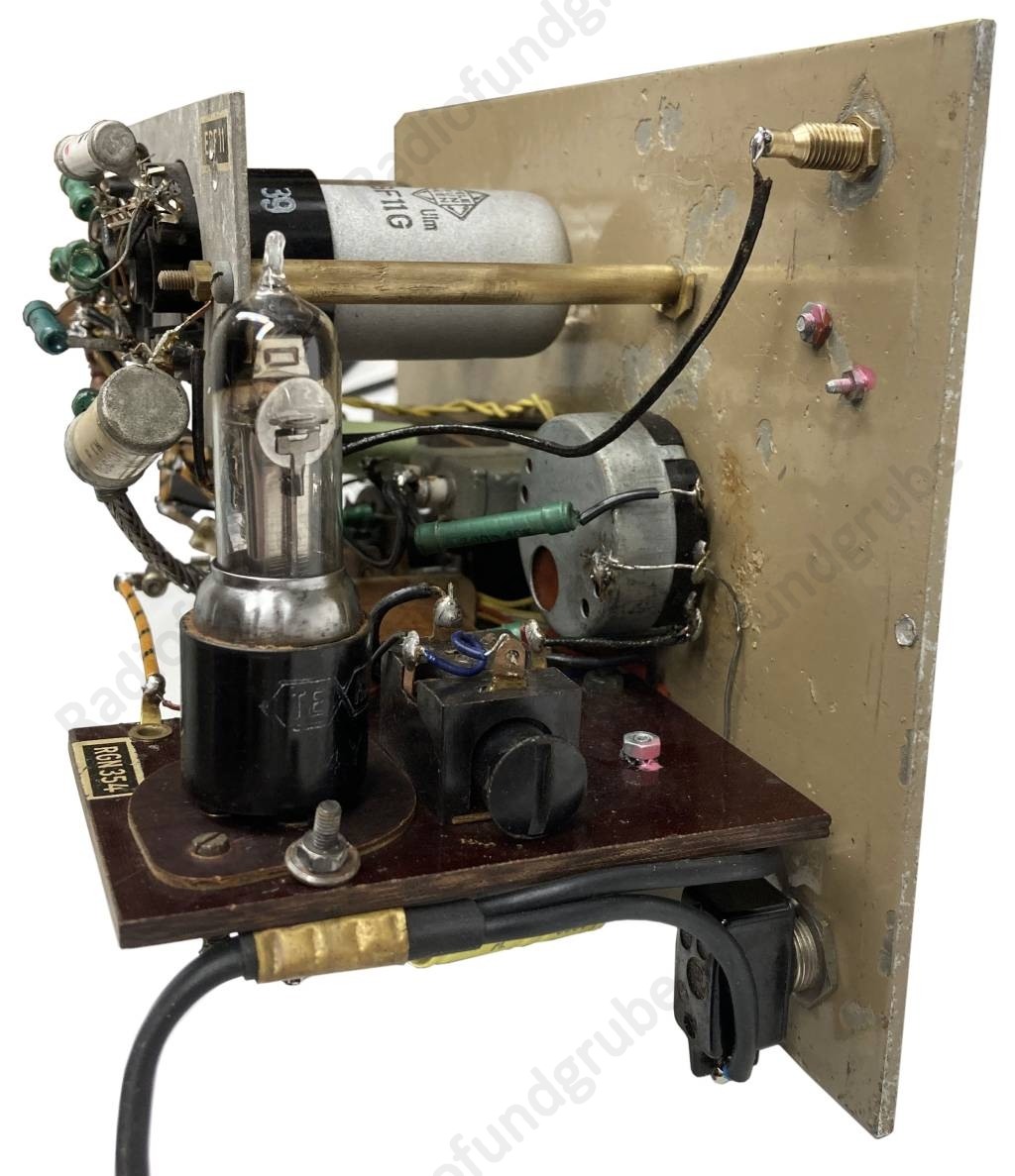

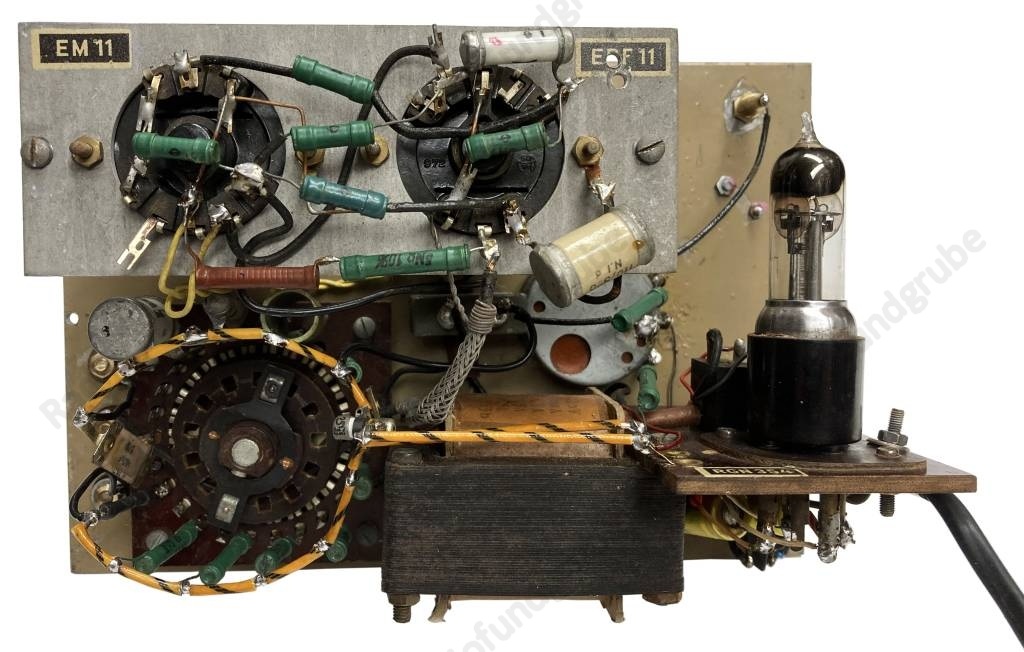

Innenansicht (RGN354 - Ersatzröhre 4Y35)

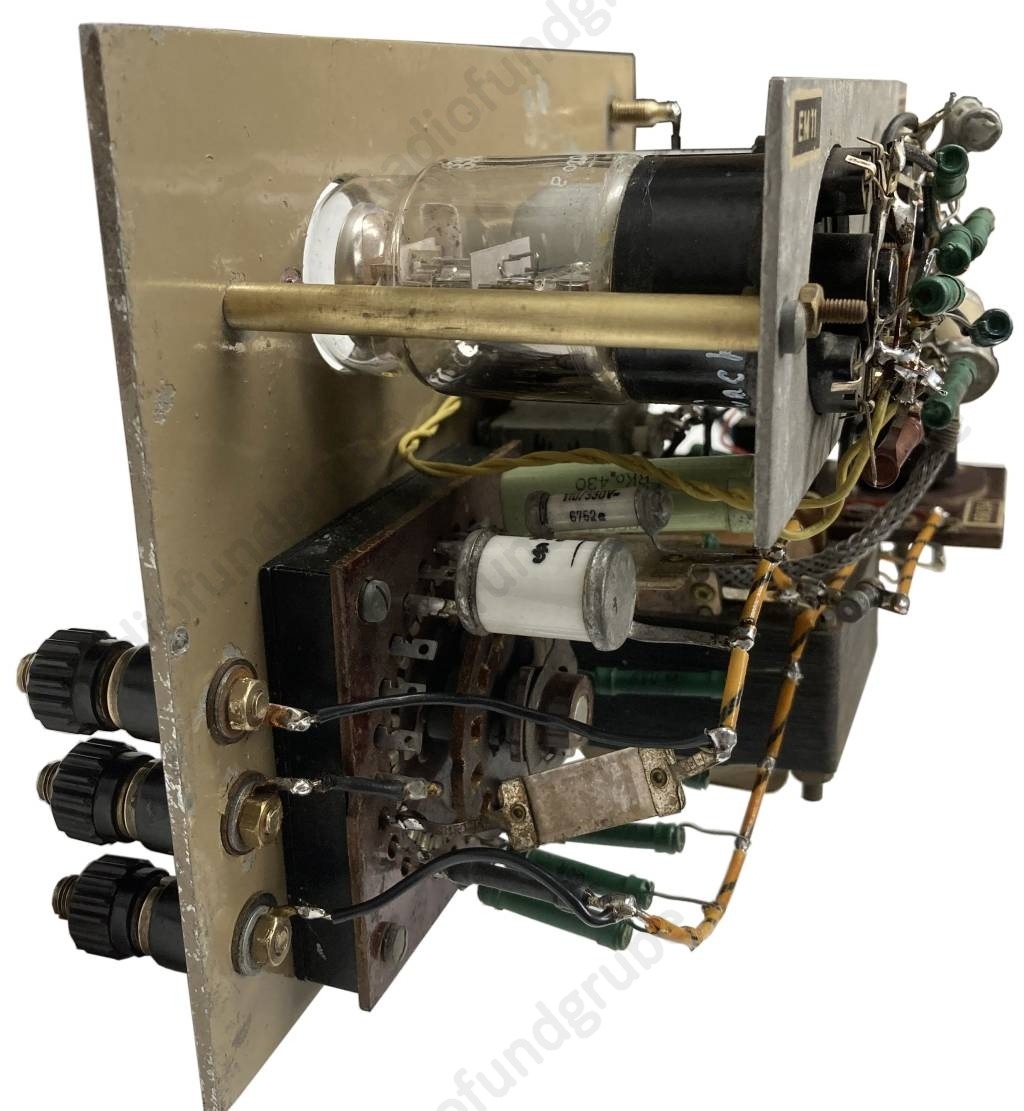

Seitenansicht (RGN354 - Ersatzröhre 4Y35)
Seitenansicht
(EM 11)
(EM 11)

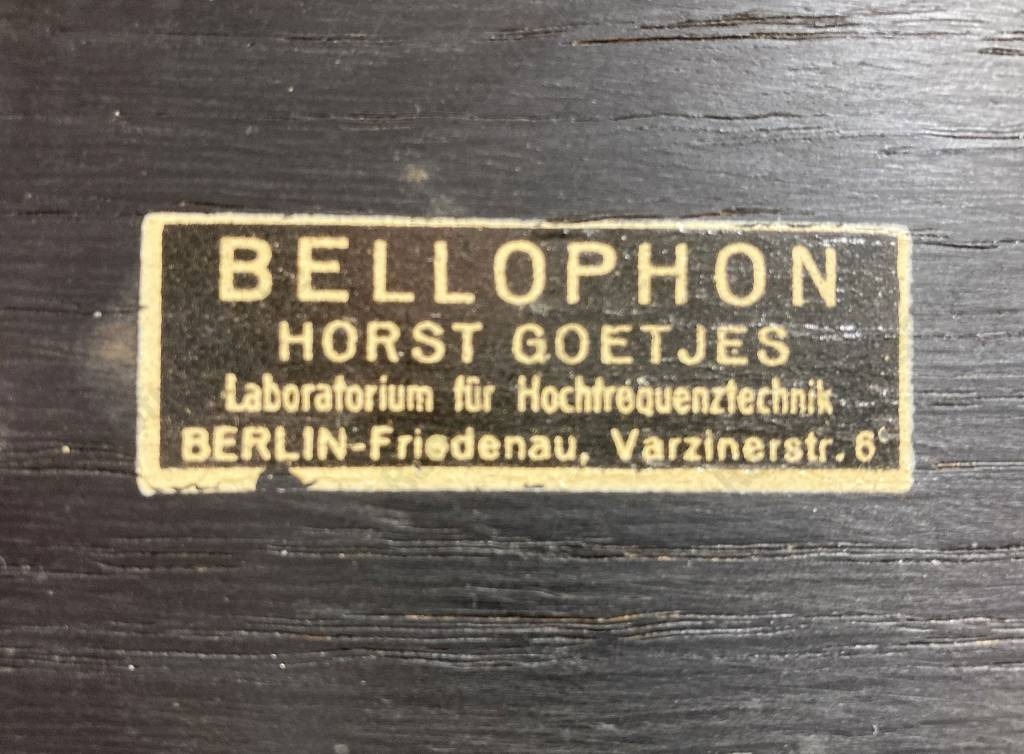

Typenschild (Im Deckel)

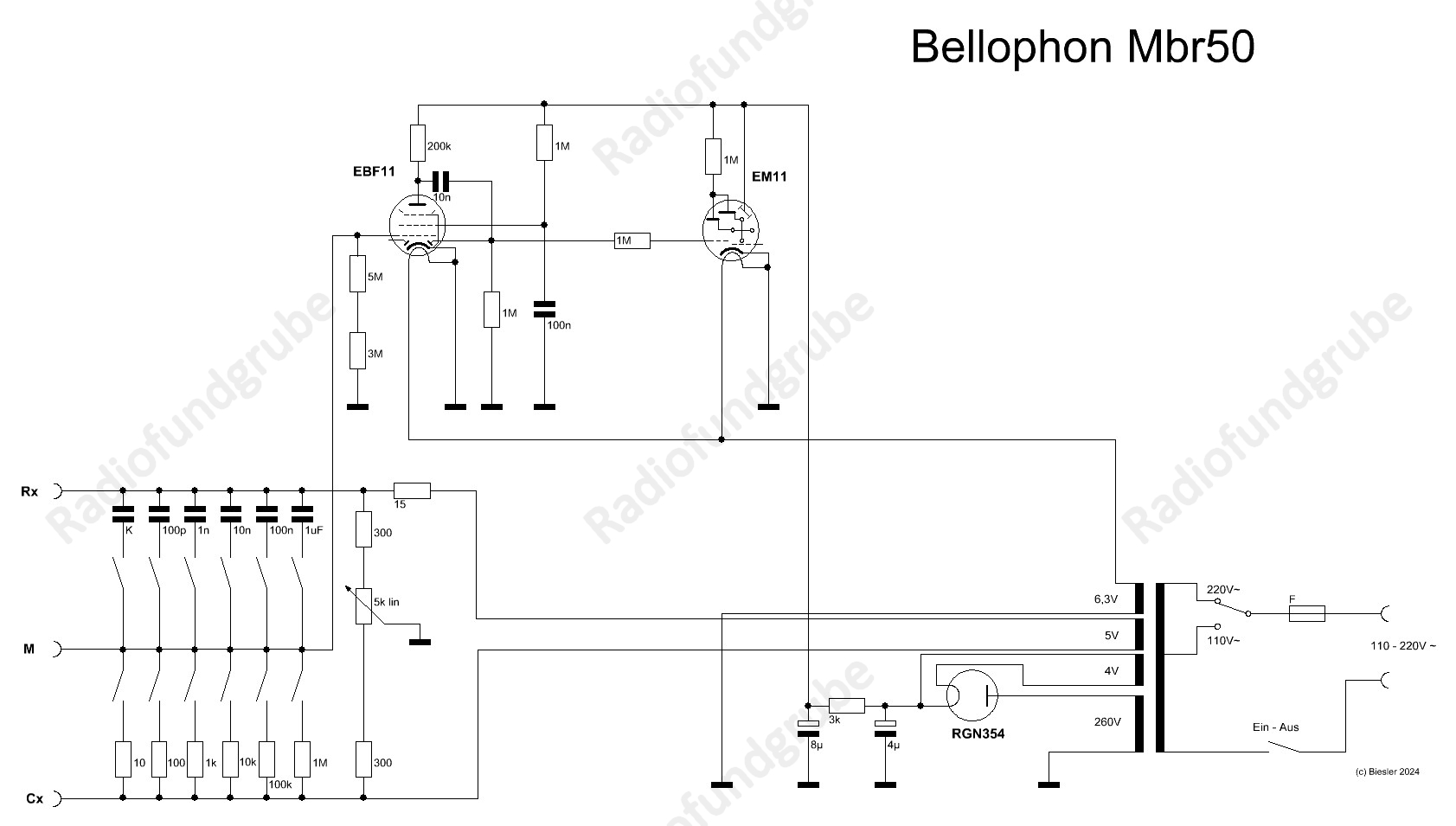

Schaltplan
Die Funktion des Gerätes zeigt ein kleiner Film auf Youtube.
