Bipol Lehrbaukästen - R. & E. Hopt KG
Bipol 61201
Elektronik Lehrbaukasten Bipol 61201
Der analoge Grundkasten 61201 (Gleichstrom) beinhaltet 50 Versuche, angefangen vom einfachen Stromkreis bis hin zu den Grundlagen der Halbleitertechnik
Detailbilder

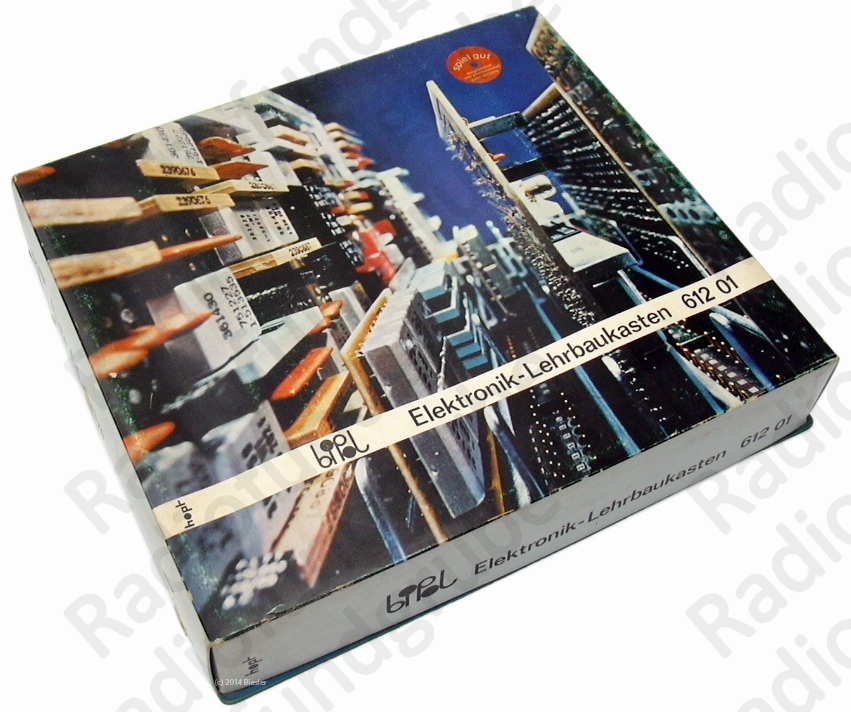

Deckel

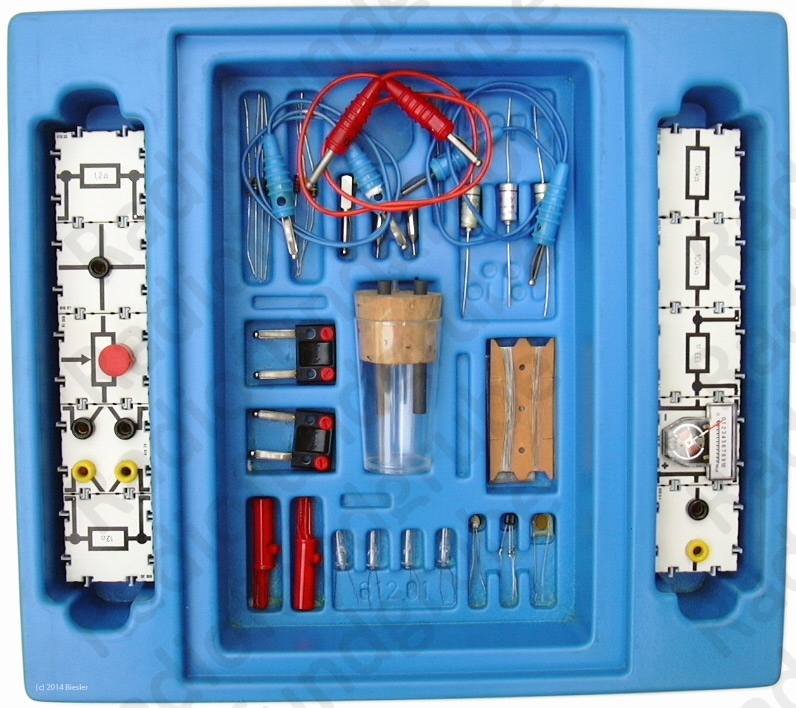

Innen

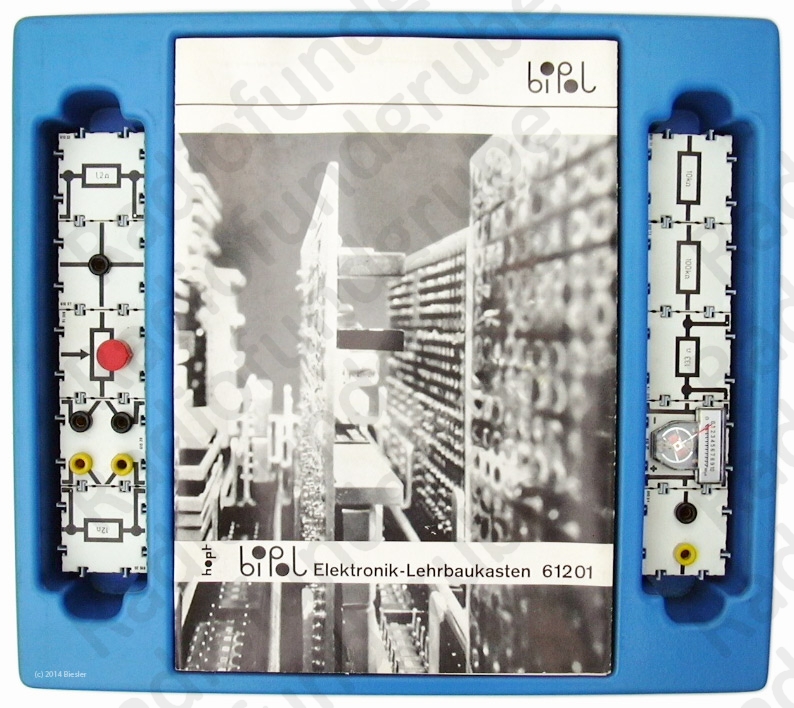

Innen mit Anleitungsbuch
Das Anleitungsbuch
(116 Seiten PDF-Datei)


Bipol 61202

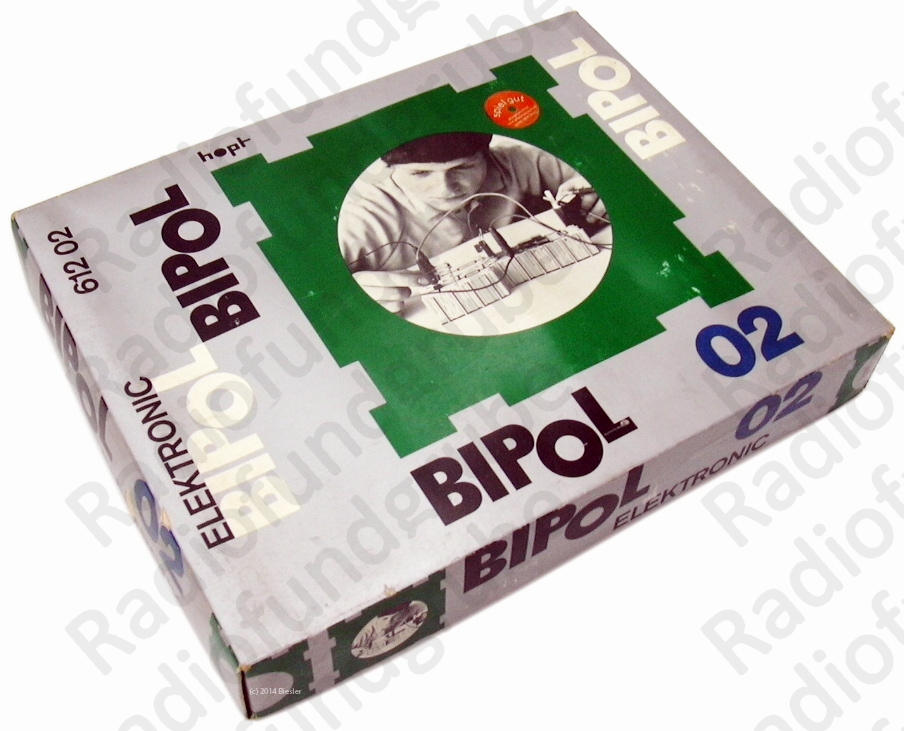

Elektronik Lehrbaukasten Bipol 61202
Der analoge Grundkasten 61202 (Wechselstrom) ermöglicht den Aufbau von 54 Versuchen. Dabei werden Versuche zum Magnetismus, Induktion und elektrischen Schwingungen aufgebaut. Danach folgen Schaltungen wie Meißnersche Oscillatoren, Gleichspannungswandler und der Transistor als Verstärker.
Am Ende folgen noch Schaltungen mit verschiedenen Flip-Flop-Schaltungen und Multivibratoren.
Detailbilder
Deckel

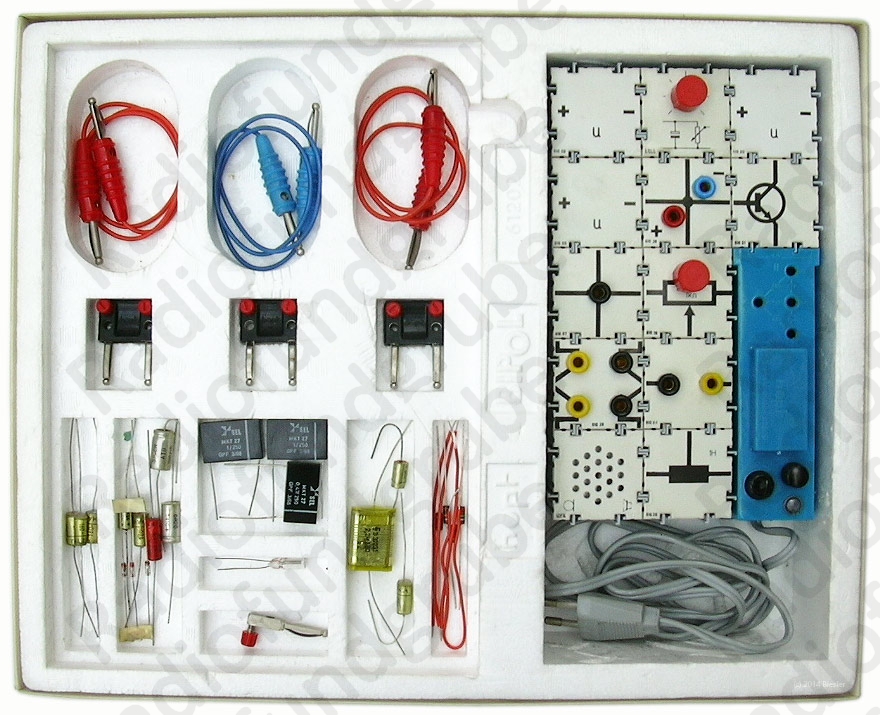

Innen

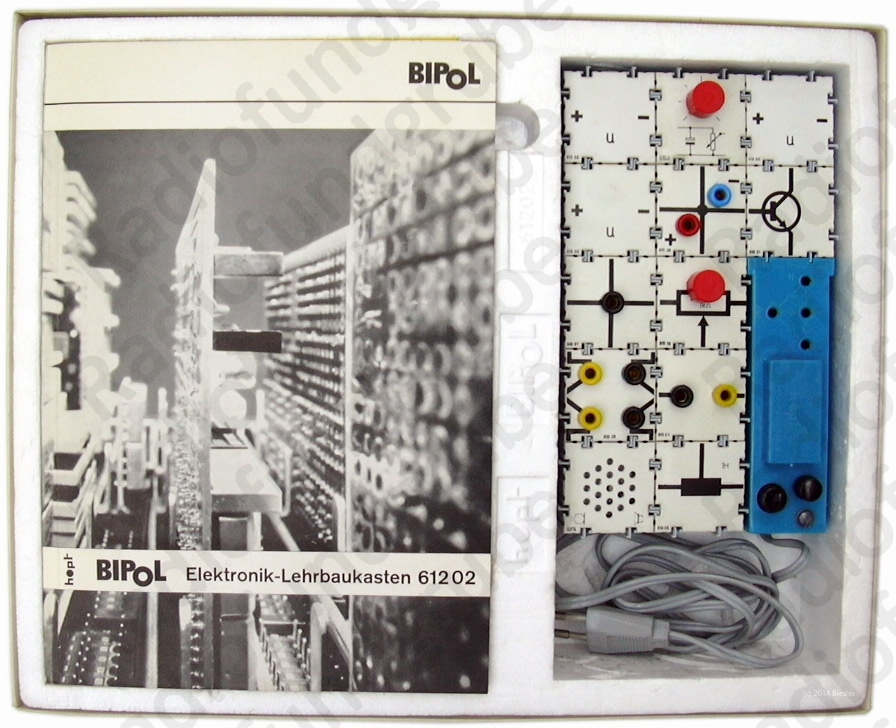

Innen mit Anleitungsbuch
Das Anleitungsbuch
(131 Seiten PDF-Datei)


Bipol 61260
Elektronik Lehrbaukasten Bipol 61260
Mit dem Ergänzungskasten 61260 können sieben Schaltungen aufgebaut werden:
Ein Mikrofonverstärker, Versuch über die akustische Rückkopplung, Telefonverstärker, Wechselsprechanlage, Tongenerator, Durchgangsprüfer und ein Morseübungsgerät.
Detailbilder
Deckel

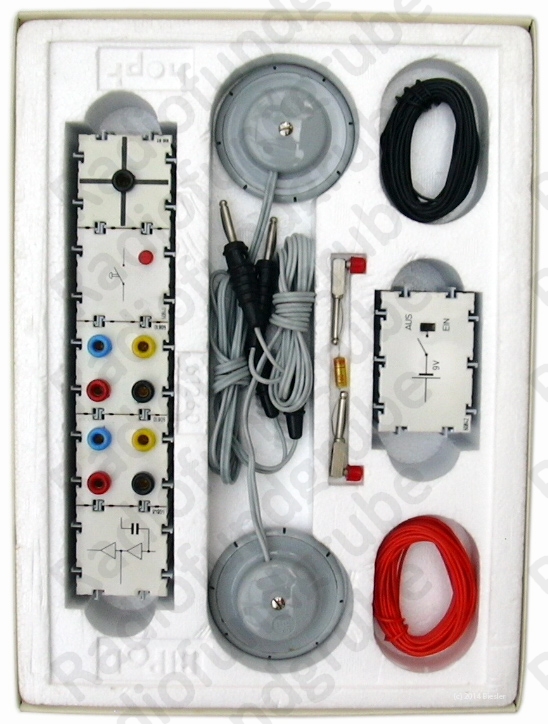

Innen
Innen mit Anleitungsbuch
Das Anleitungsbuch
(11 Seiten PDF-Datei)


Bipol 61261
Elektronik Lehrbaukasten Bipol 61261
Mit dem Ergänzungskasten 61261 können noch weitere 16 Schaltungen aufgebaut werden.
(Der Ergänzungskasten 61260 ist zusätzlich erforderlich).
Dazu gehören neben einem Detektorempfänger, fotoelektrische Schaltungen mit dem lichtempfindlichen Widerstand (LDR) und verschiedene Blinkschaltungen.
Detailbilder

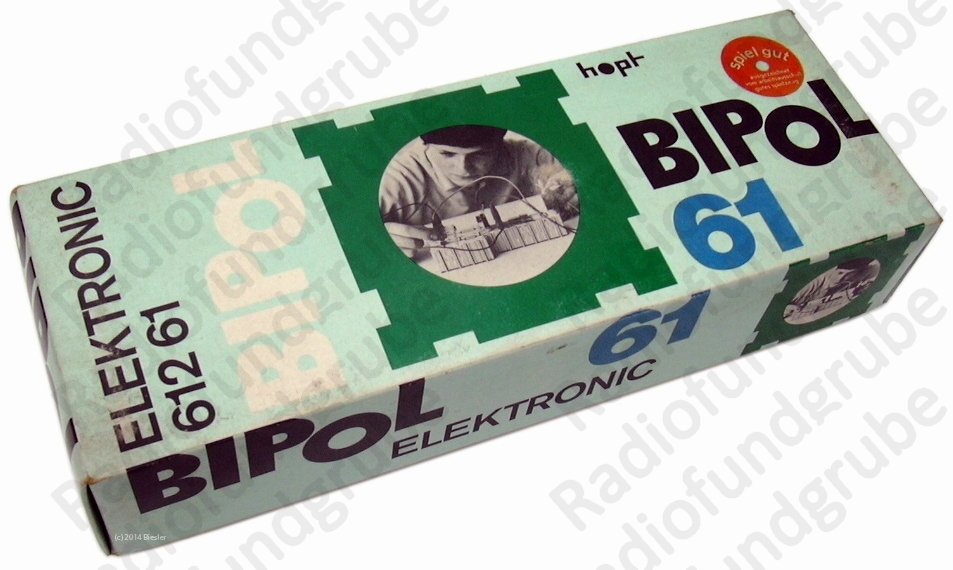

Deckel

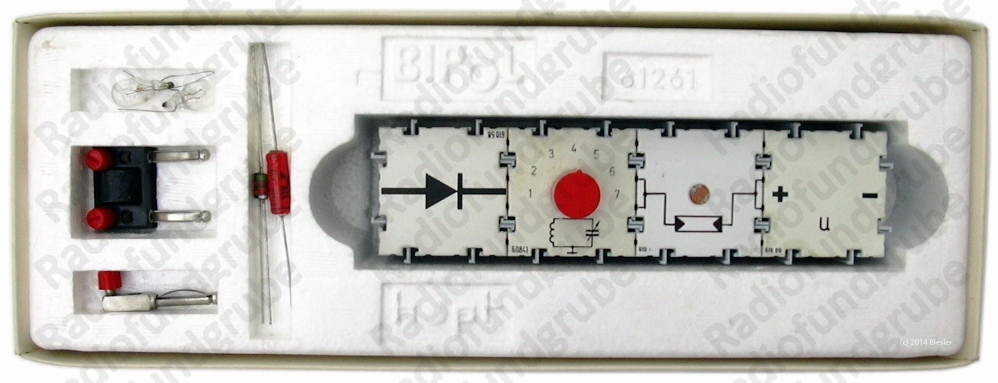

Innen
Das Anleitungsbuch
(11 Seiten PDF-Datei)


Es folgen die Bilder der Bipol-Bausteine und Einzelteile
Die verwendeten Bausteine in aufsteigender Reihenfolge der Bestellnummern
Das Bipol-System
(12 Seiten PDF-Datei)

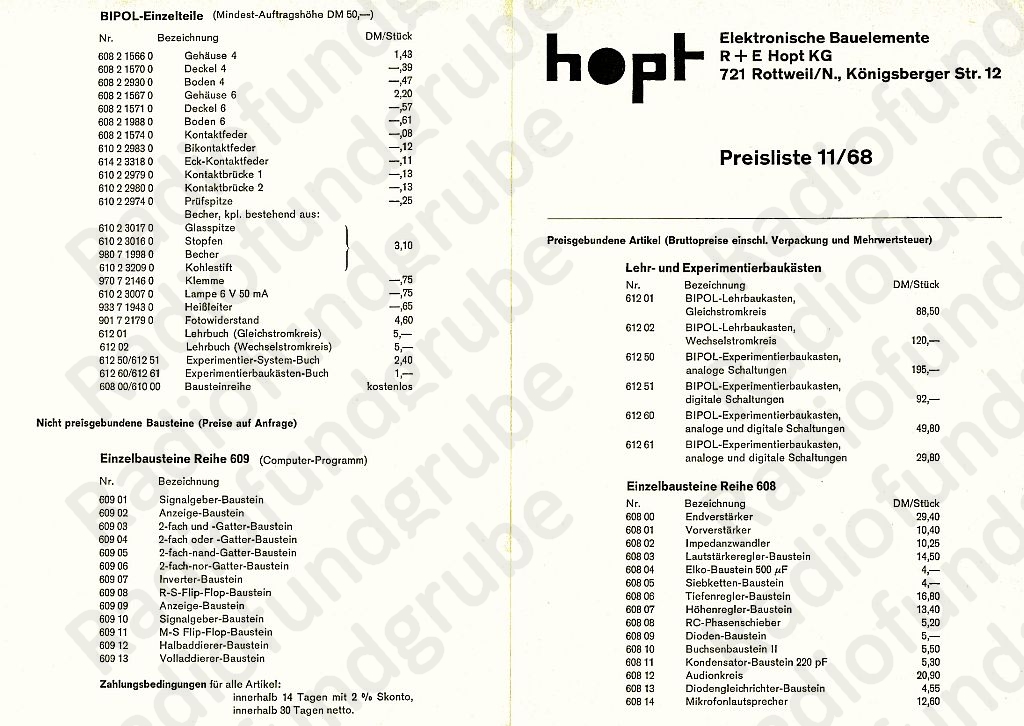

Preisliste 1"

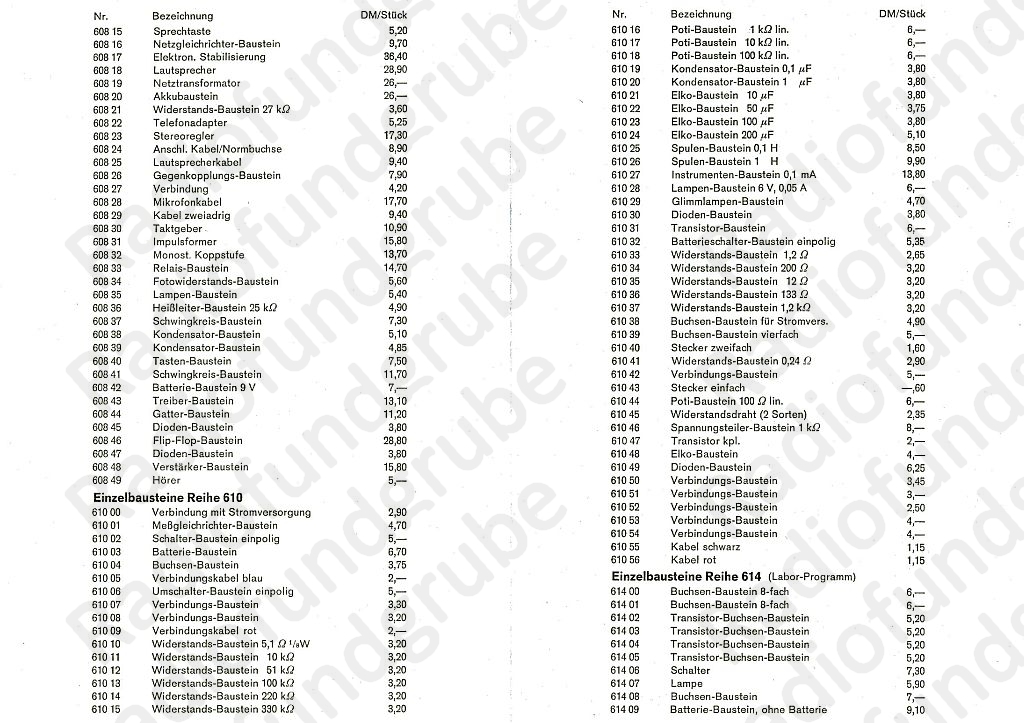

Preisliste 2"

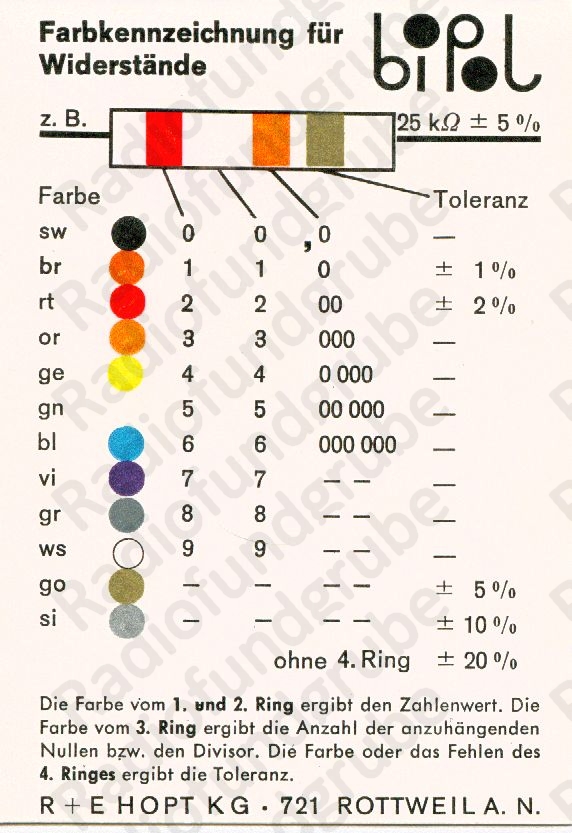

Farbcodekarte
für Widerstände"

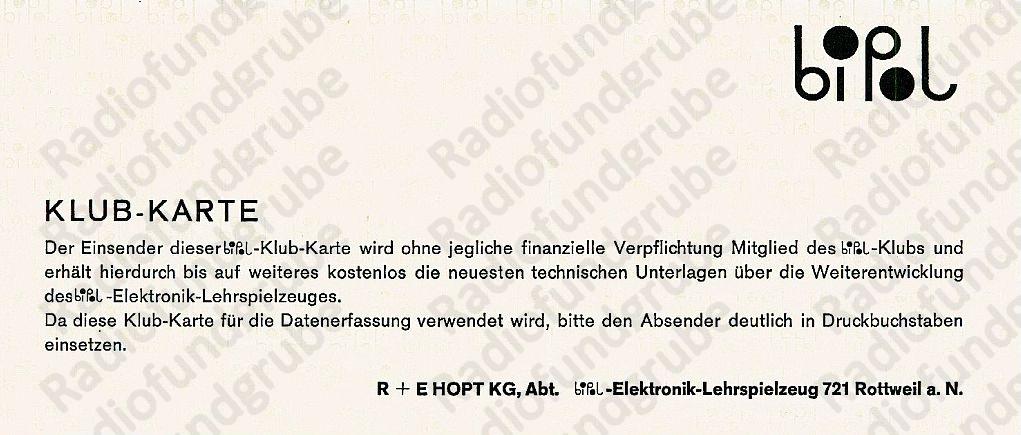

Bipol
Klub-Karte"

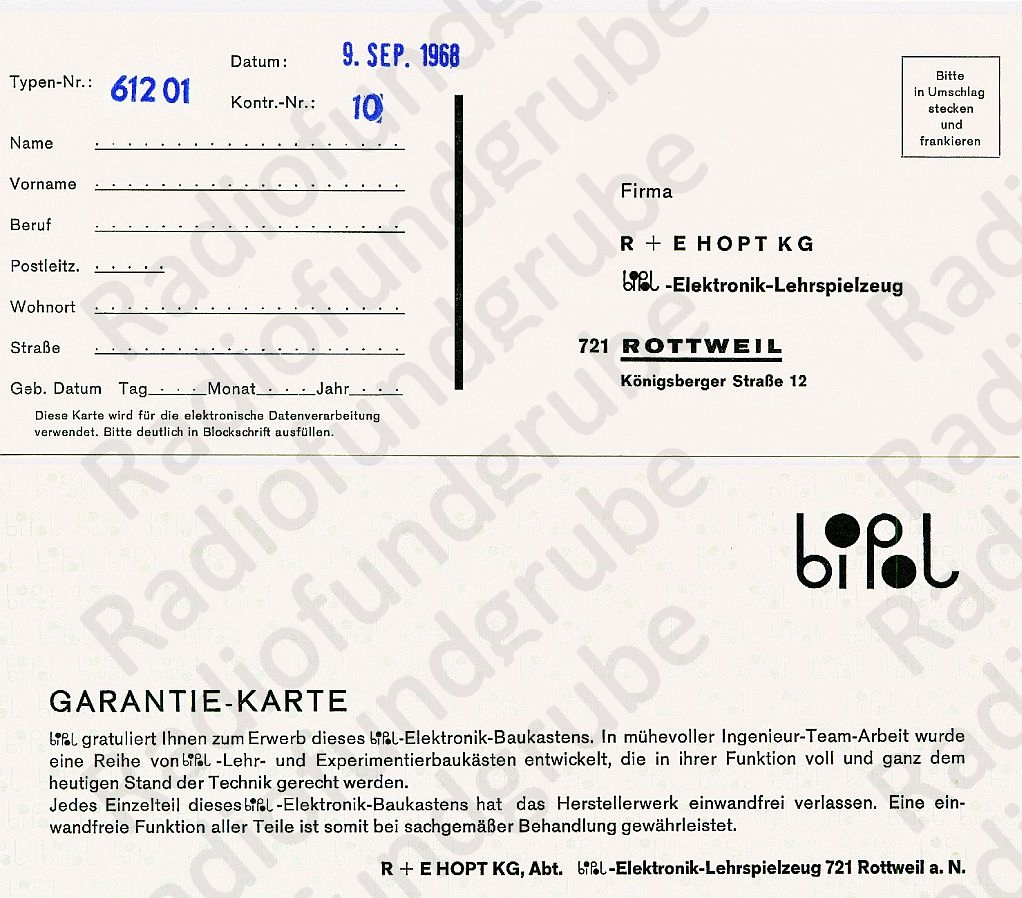

Bipol
Garantiekarte"

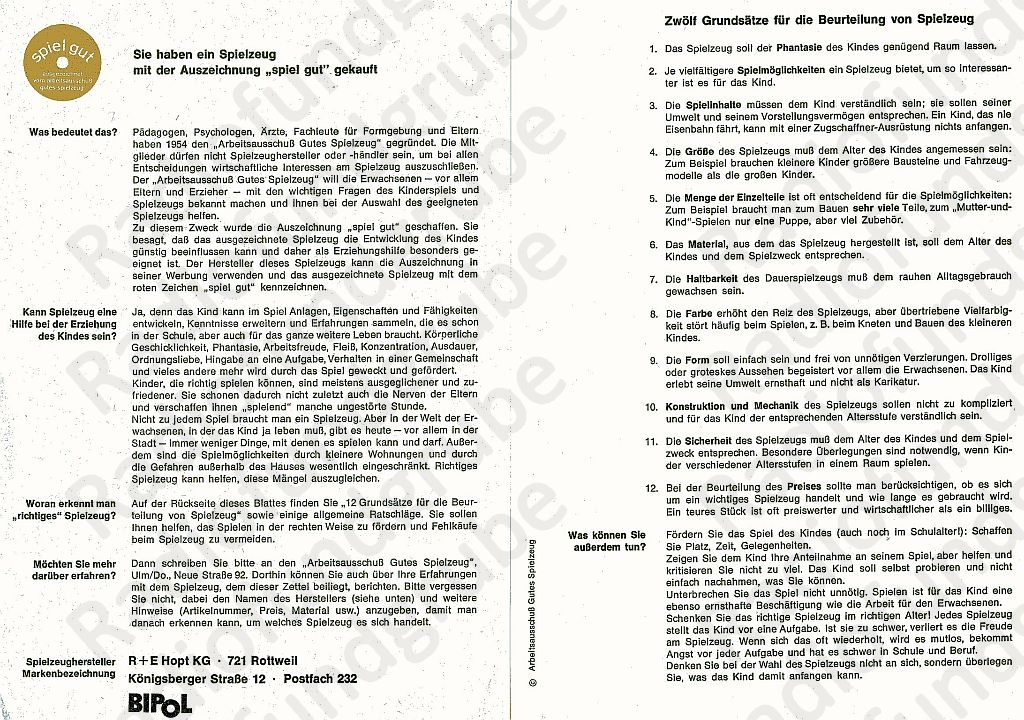

Auszeichnung
von "spiel gut"

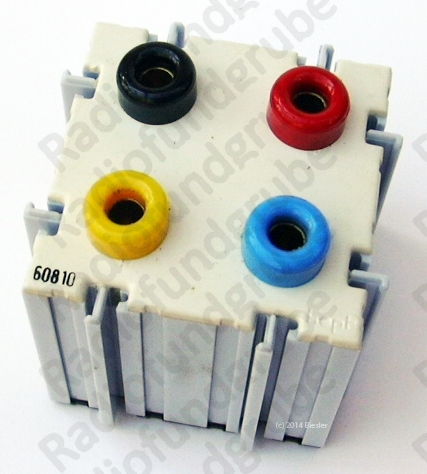

Buchsenbaustein II
Nr. 60810

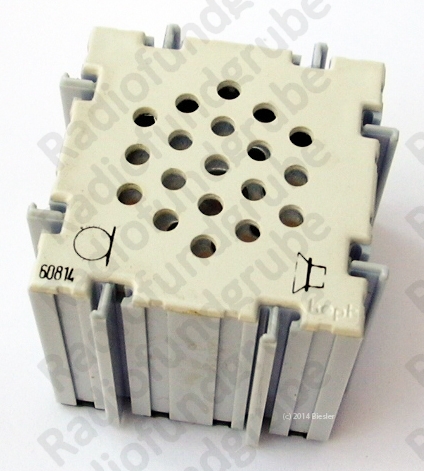

Mikrofon Lautsprecher
Nr. 60814

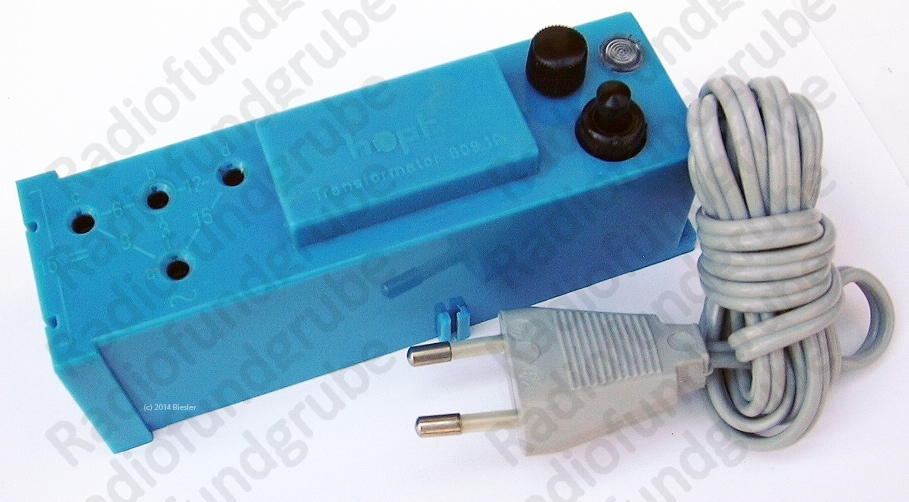

Netztransformator
Nr. 60819
Fotowiderstand Baustein
Nr. 60834

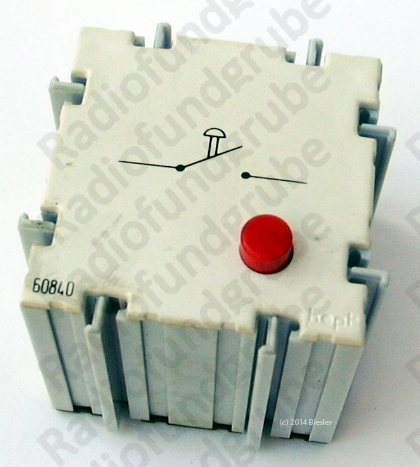

Tasten Baustein
Nr. 60840

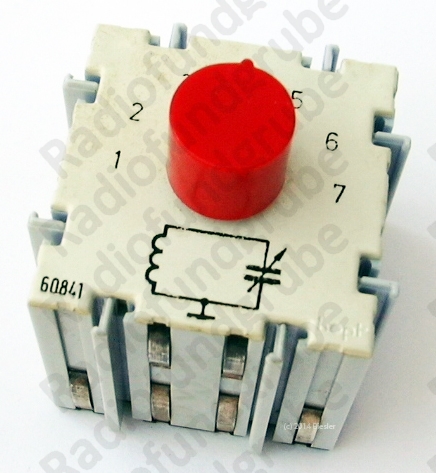

Schwingkreis Baustein
Nr. 60841
Batterie Baustein 9V
Nr. 60842

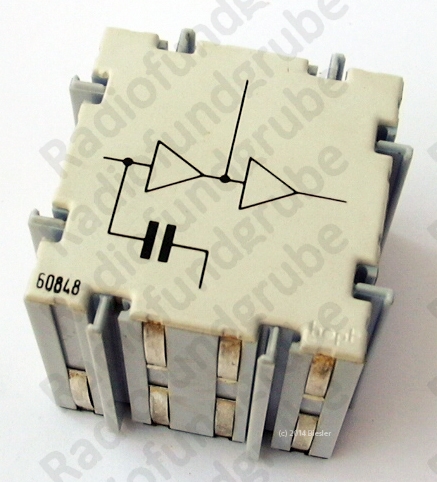

Verstärker Baustein
Nr. 60848

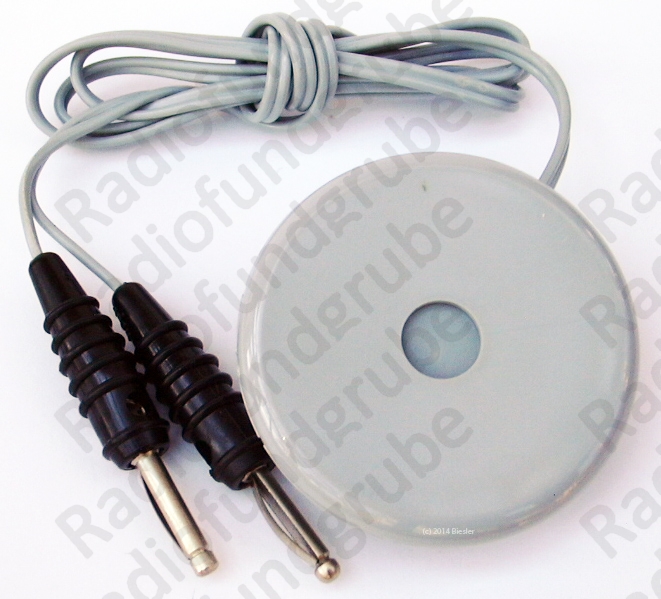

Hörer
Nr. 60849

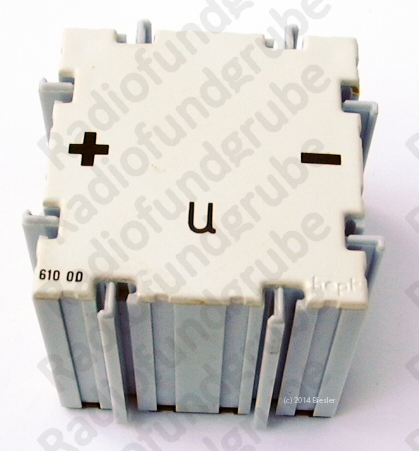

Verbindung mit Stromversorgung
Nr. 61000

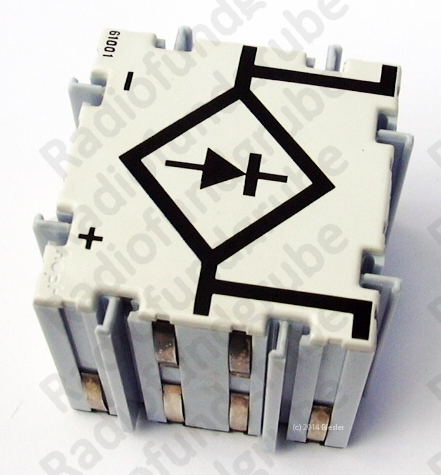

Meßgleichrichter Baustein
Nr. 61001

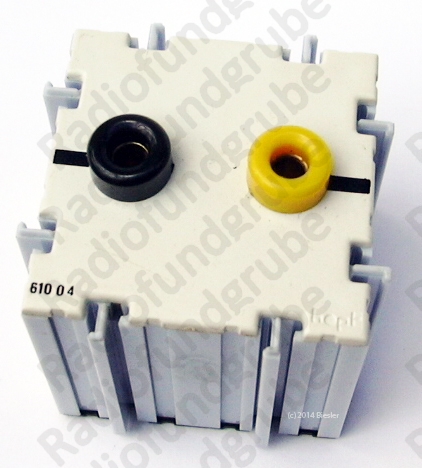

Buchsen Baustein
Nr. 61004

Verbindungskabel blau, rot
Nr. 61005 und 61009

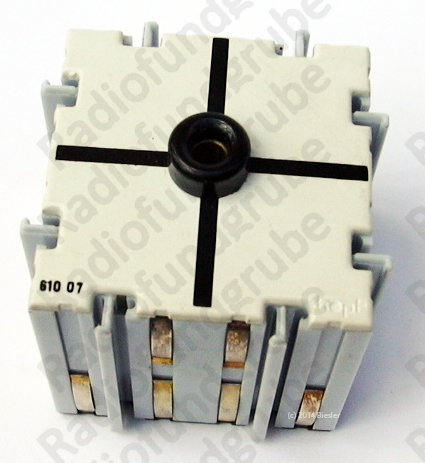

Verbindungs Baustein
Nr. 61007

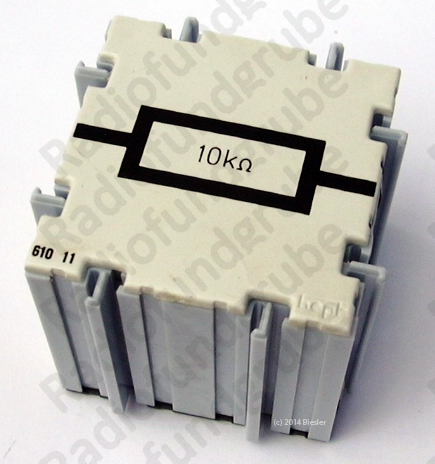

Widerstand Baustein
Nr. 61011 bis 61015

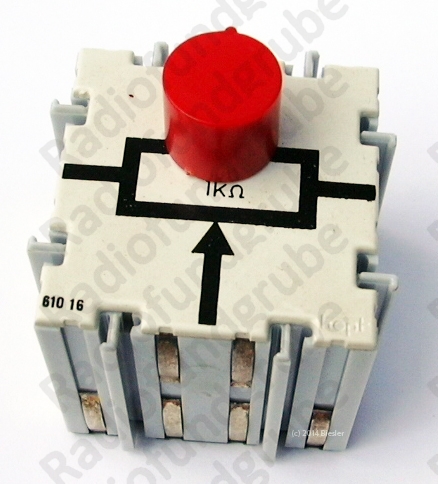

Potentiometer Baustein
Nr. 61016 bis 61018

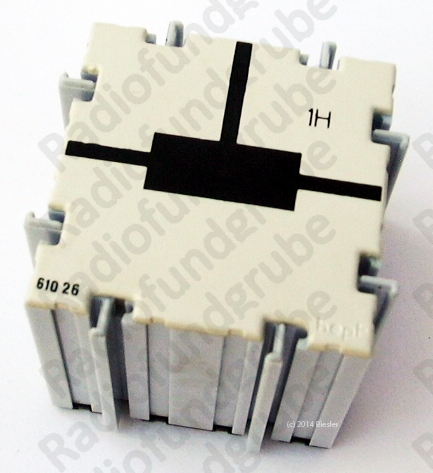

Spulen Baustein 1H
Nr. 61026
Instrument 0,1mA
Nr. 61027
Transistor Baustein
Nr. 61031

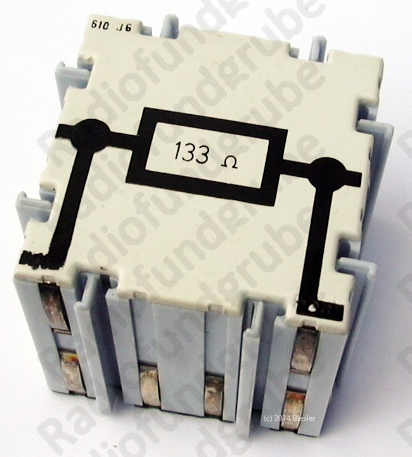

Widerstand Baustein als Shunt
Nr. 61033 bis 61037

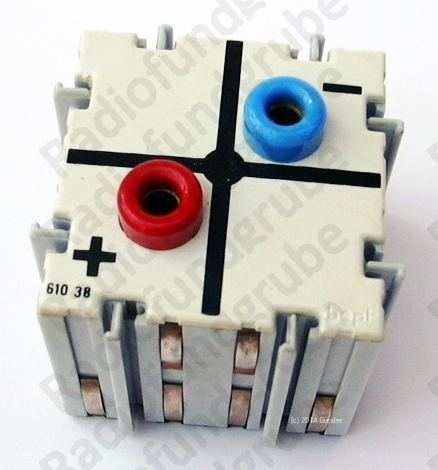

Buchsenbaustein für Stromversorgung
Nr. 61038
Buchsenbaustein vierfach
Nr. 61039

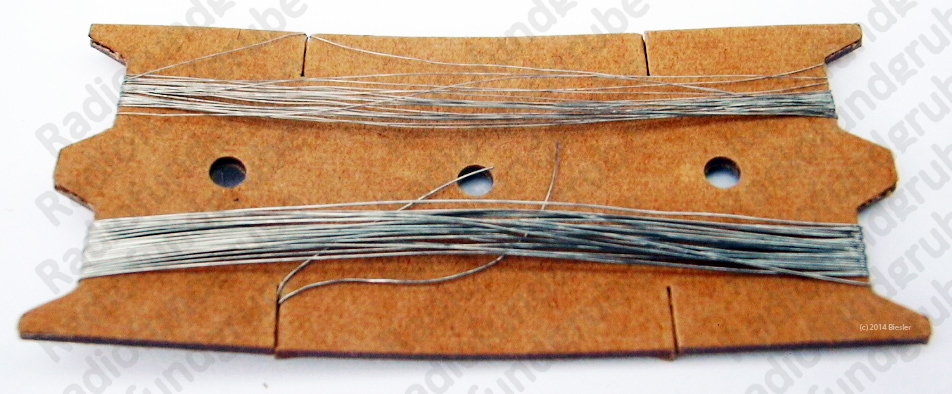

Widerstandsdraht 2 Sorten
Nr. 61045

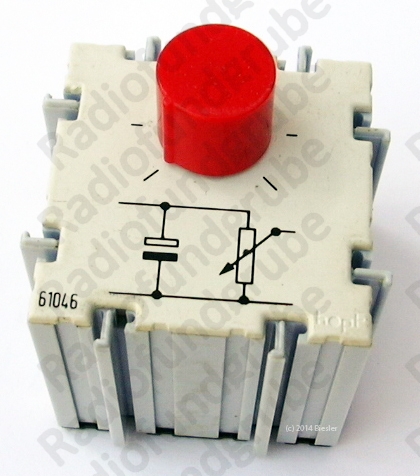

Spannungsteiler Baustein 1k
Nr. 61046

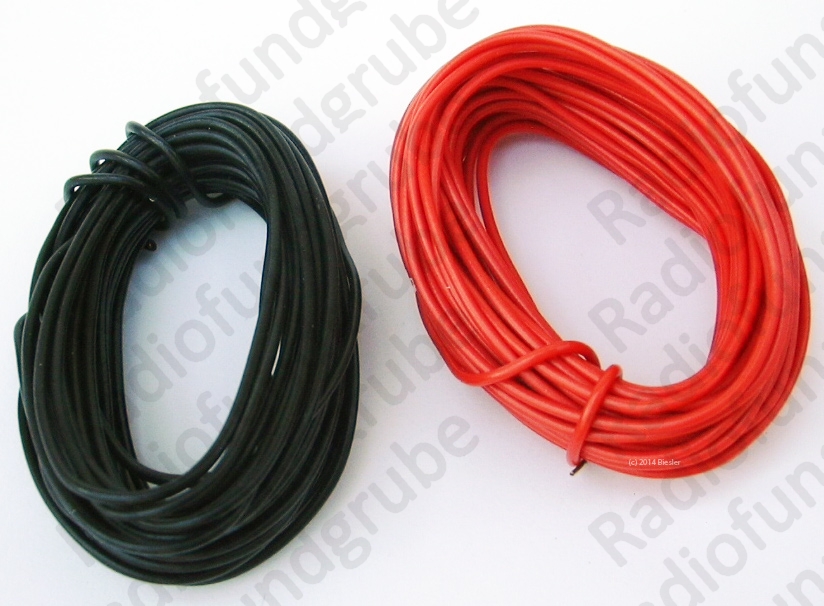

Draht schwarz, rot
Nr. 61055 und 61056

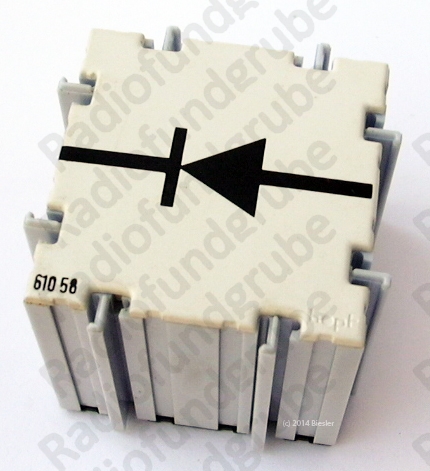

Dioden Baustein
Nr. 61058

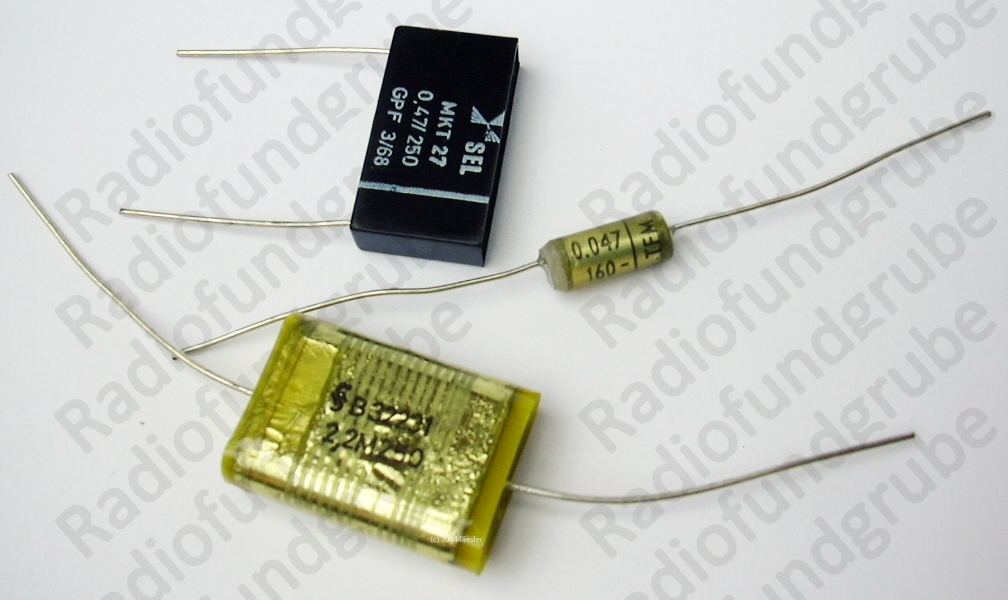

versch. lose Kondensatoren

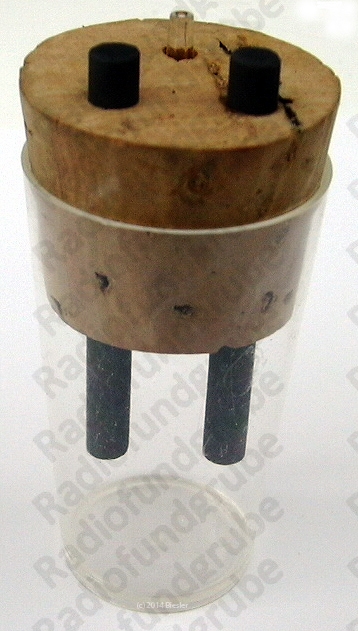

Becher mit Kohlestifte
Nr. 980719980

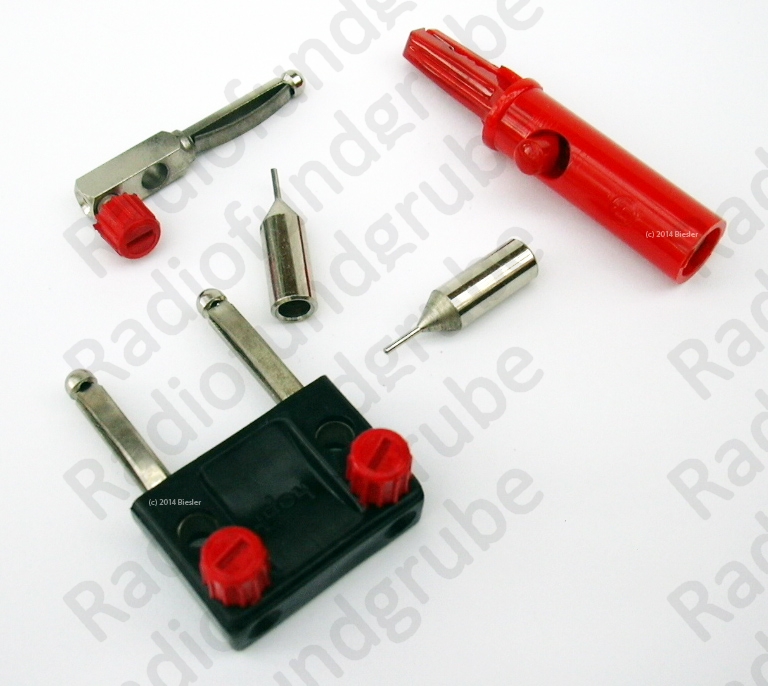

versch. Klemmen, Buchsen
Lampe
Glimmlampe

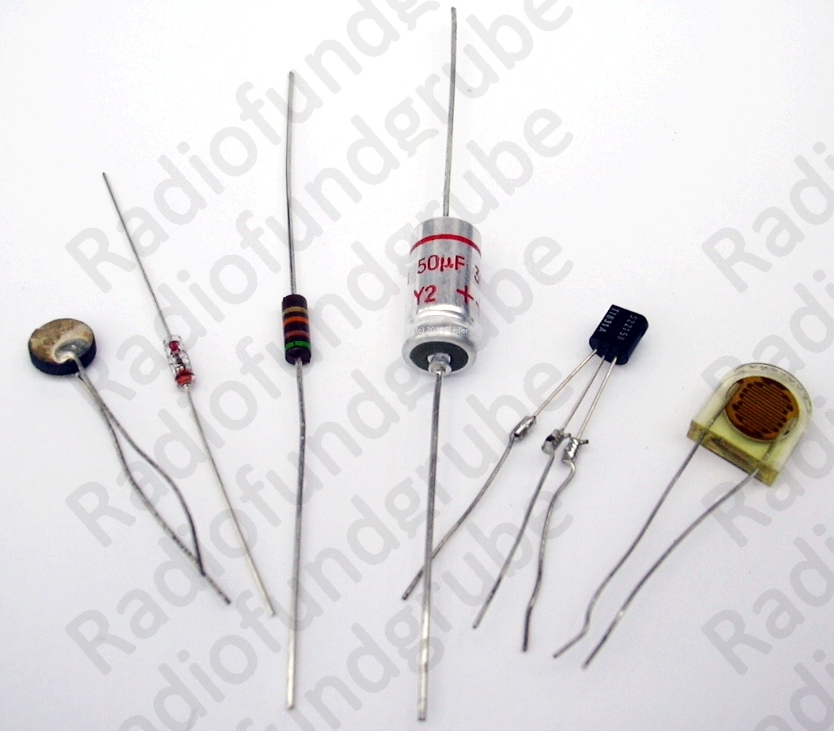

div. lose Teile

versch. Blechstreifen
Kupfer, Zink, Blei
