Egger - Braun - Lectron Lehrbaukästen
Braun Buchlabor "Was ist Elektronik ?“
Die Erstausgabe des Braun-Buchlabors erschien in der Preisliste vom April 1969 zunächst als "Juniorsystem".
Ab November 1969 hieß es fortan Buchlabor, mit dem Titel:
"Was ist Elektronik ?“. Ab 2001 und der Neu-Organisation aller Lectron-Teile und -Kurse wurde der Zusatz "1001" vergeben.
Man kann 52 Experimente vom einfachen Stromkreis bis zu den Anfängen der Computertechnik aufbauen.
Mit dem Zukauf eines Abstimmbausteins (Drehko+Spule) ist auch der Bau eines Rundfunkempfängers möglich.
Das Buch beinhaltet einen Abrissblock mit dem Verzeichnis der Bausteine und eine Papierschablone zum Ausschneiden und Falten mit dem der beiliegende Transistorbaustein als Einzeltransistor simuliert werden kann.
Durch die vom Zeichner Jules Stauber optisch schön gestalteten Illustrationen wurde das Buch mehrfach ausgezeichnet.
2010 kostete das Buchlabor 50,-- €
Ab November 1969 hieß es fortan Buchlabor, mit dem Titel:
"Was ist Elektronik ?“. Ab 2001 und der Neu-Organisation aller Lectron-Teile und -Kurse wurde der Zusatz "1001" vergeben.
Man kann 52 Experimente vom einfachen Stromkreis bis zu den Anfängen der Computertechnik aufbauen.
Mit dem Zukauf eines Abstimmbausteins (Drehko+Spule) ist auch der Bau eines Rundfunkempfängers möglich.
Das Buch beinhaltet einen Abrissblock mit dem Verzeichnis der Bausteine und eine Papierschablone zum Ausschneiden und Falten mit dem der beiliegende Transistorbaustein als Einzeltransistor simuliert werden kann.
Durch die vom Zeichner Jules Stauber optisch schön gestalteten Illustrationen wurde das Buch mehrfach ausgezeichnet.
2010 kostete das Buchlabor 50,-- €

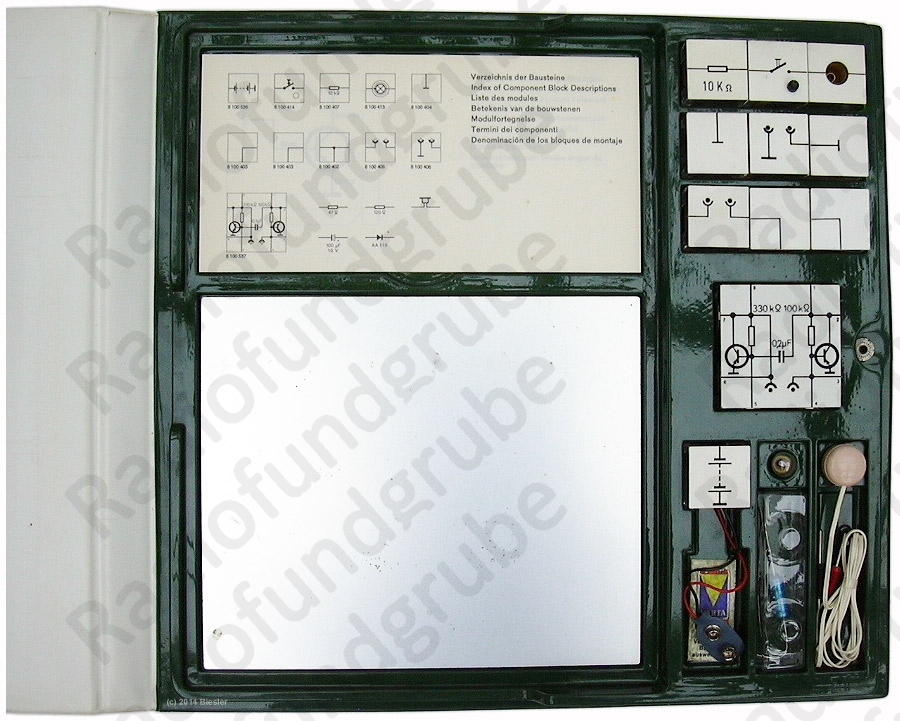

Innenansicht

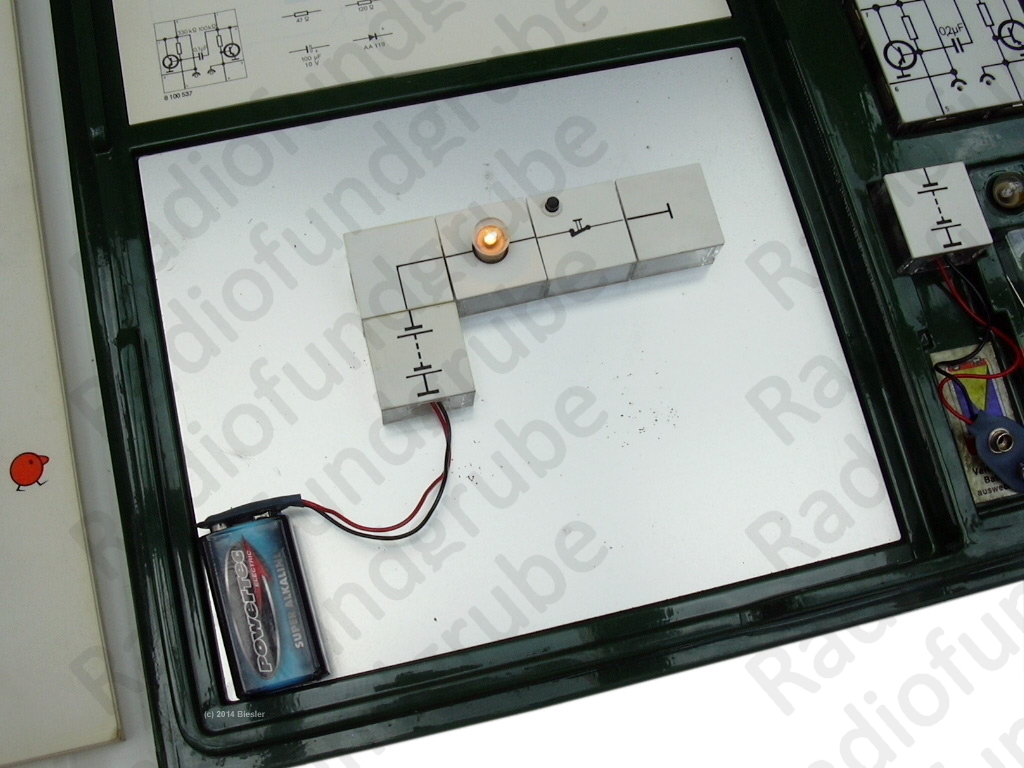

Versuchsaufbau
Anleitungsbuch

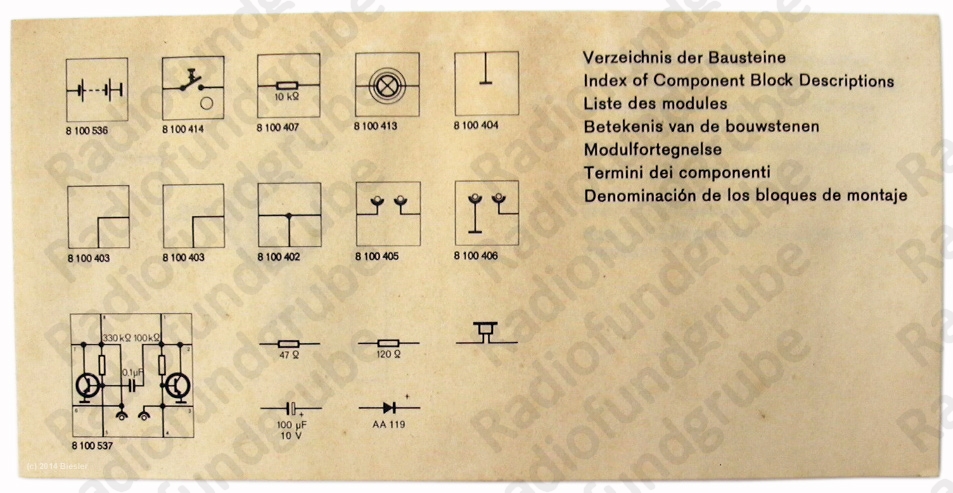

Abrissblock

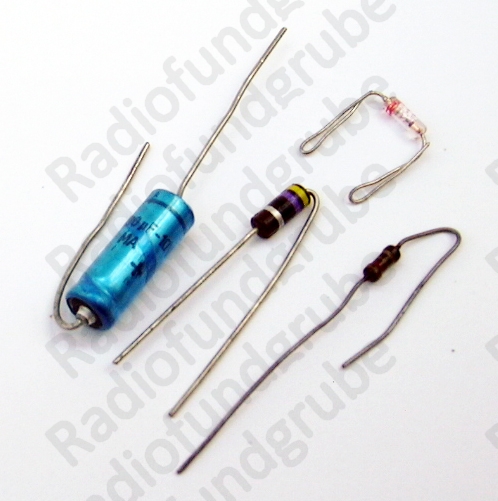

Lose Bauteile

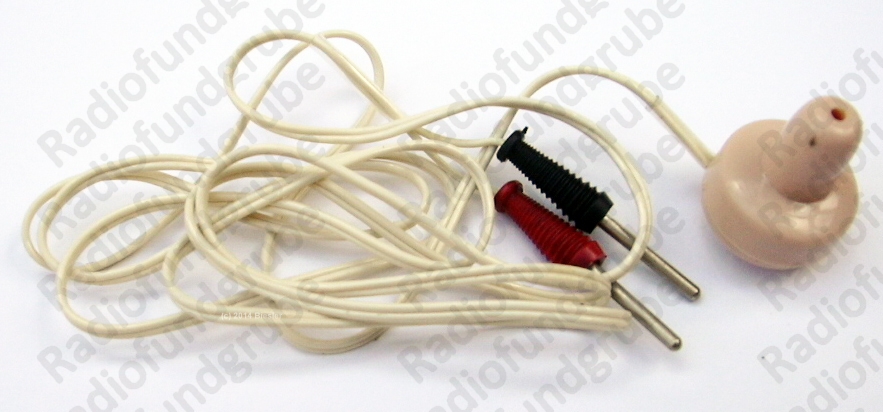

Ohrhörer
Lämpchen 6V/50mA

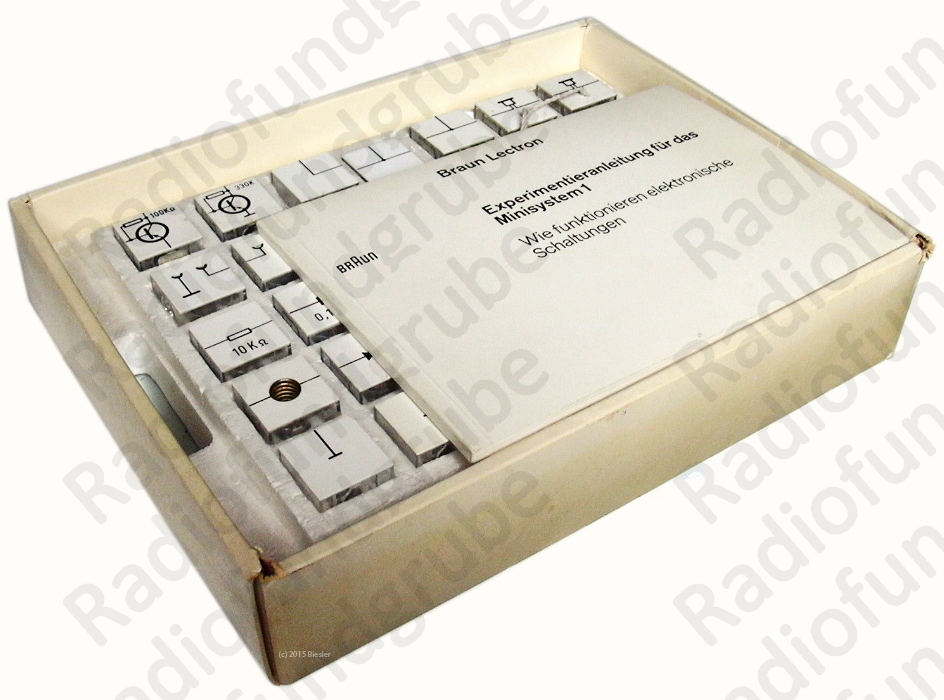

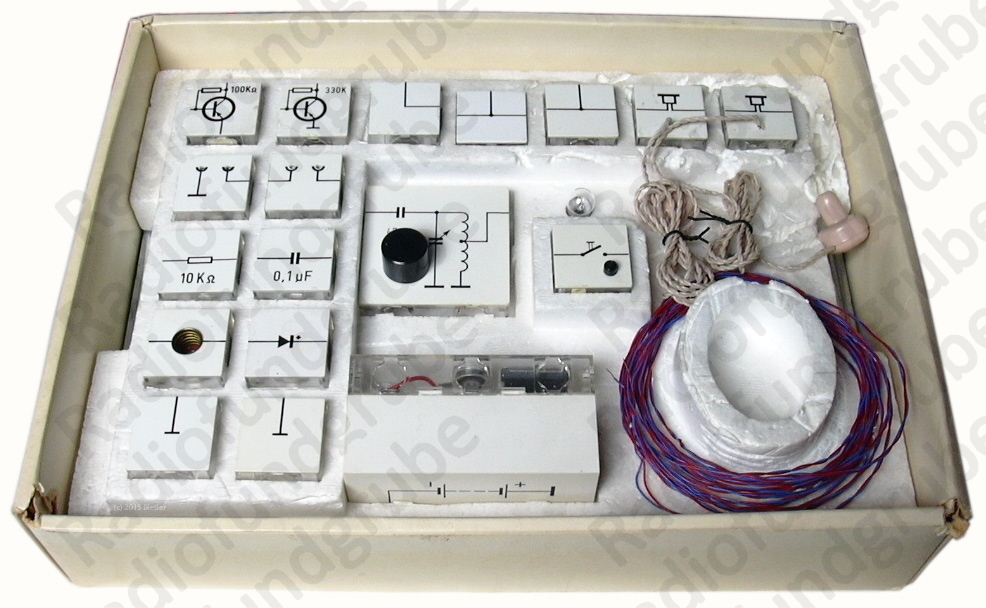

Braun Lectron Minisystem (1. Generation)
Das Minisystem entspricht im Wesentlichen dem Model 800 von Raytheon.
Das Handbuch umfasst 68 Seiten und ermöglicht den Aufbau von 25 Experimenten.
Das Handbuch umfasst 68 Seiten und ermöglicht den Aufbau von 25 Experimenten.

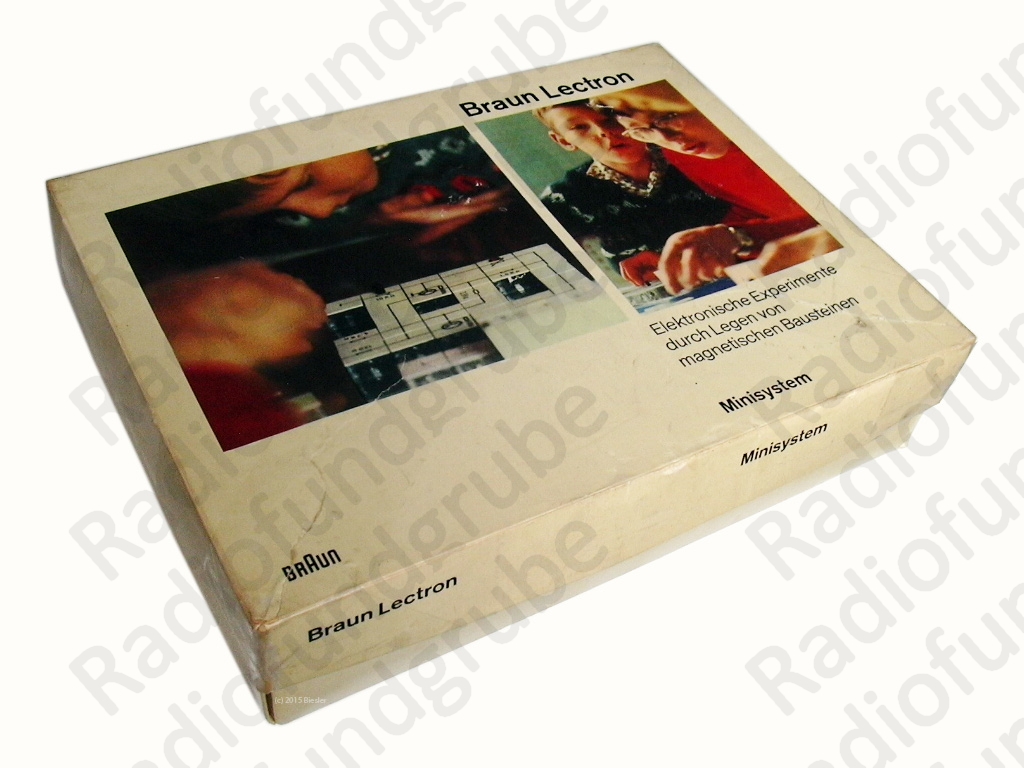

Deckel
Inhalt mit Anleitung
Inhalt

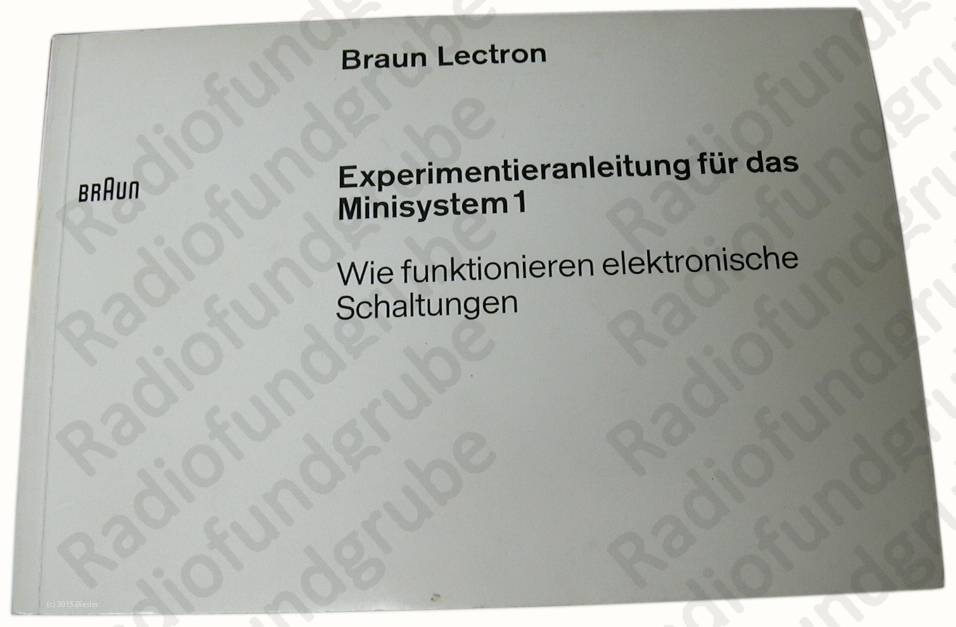

Anleitung
Das Grundsystem S
Der Inhalt des Braun Grundsystem S entspricht vom Inhalt dem "Lectron Schülerübungssystem 1100".
Deckel
Inhalt
Anleitung

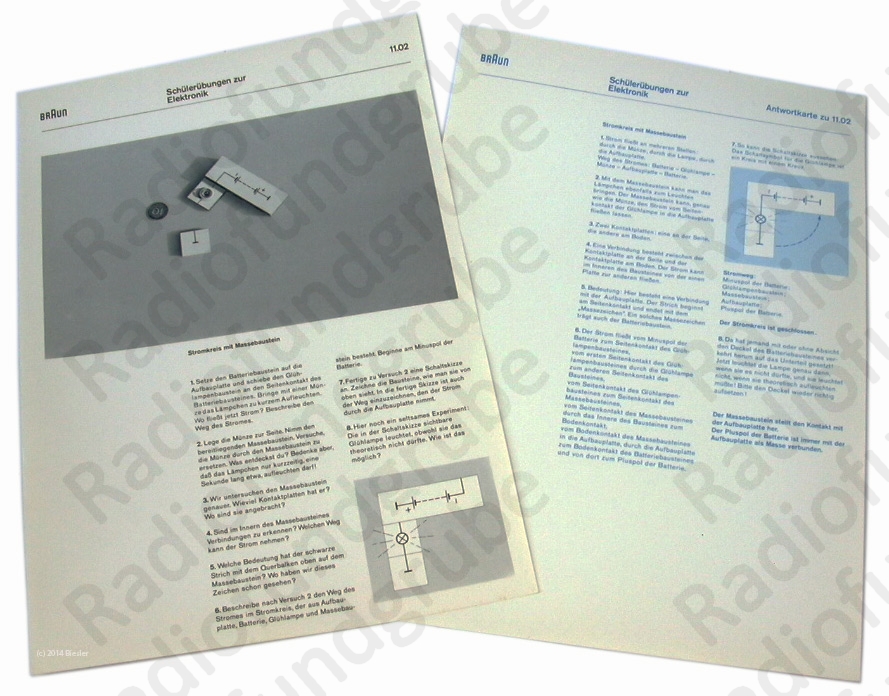

Arbeitsblätter Schülerübungen

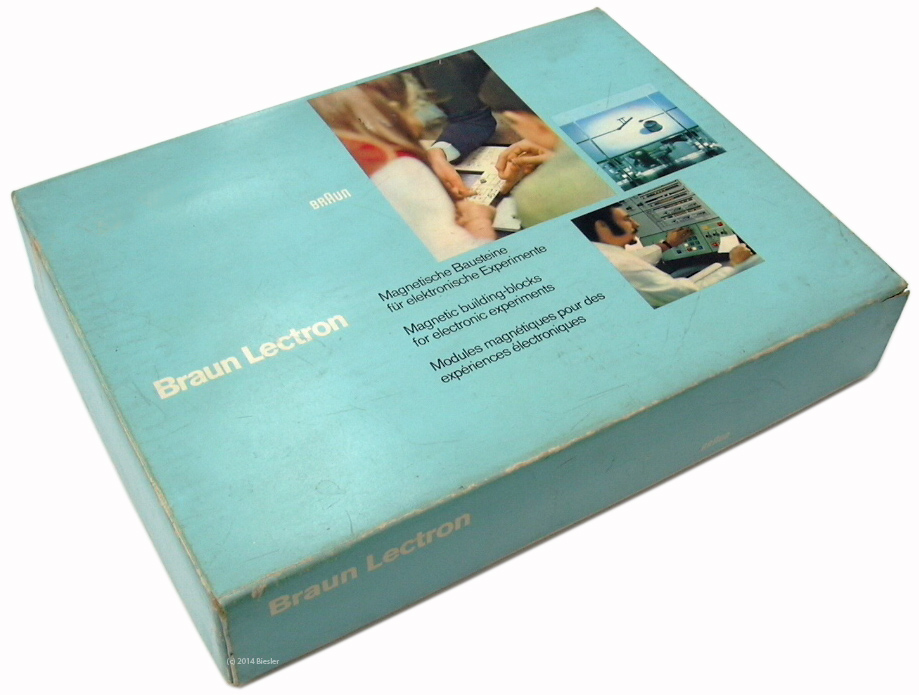

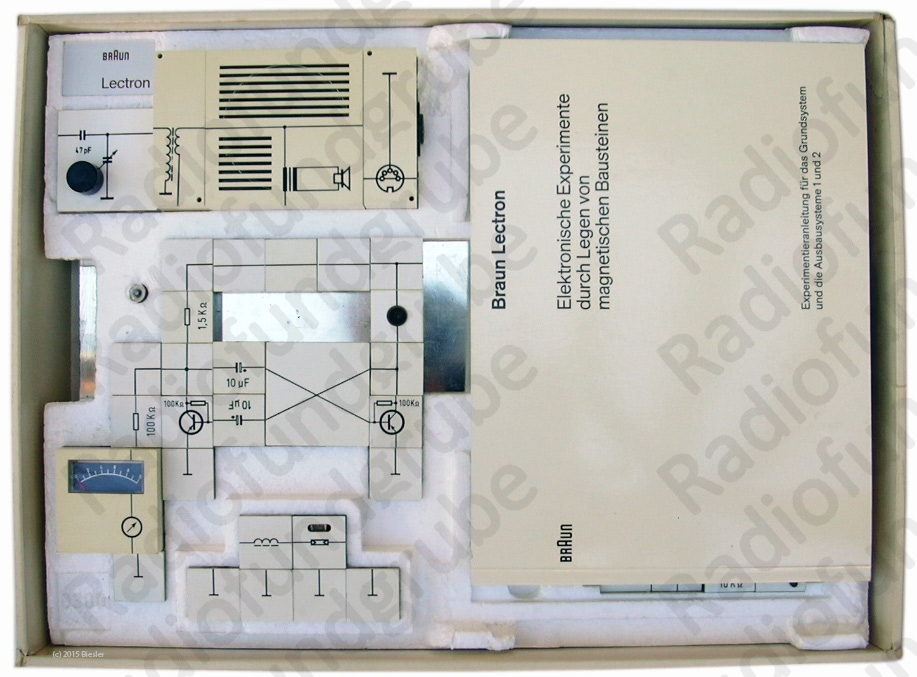

Das Grund- und Ausbausystem 1 (8300)
ermöglicht den Aufbau von 50 Experimenten.
In der Styroporeinlage befindet sich bereits eine fertig aufgebaute Schaltung eines Multivibrators auf einer kleinen Metallplatte.
Die große Montageplatte befindet sich unter dem Styroporeinsatz. Das Anleitungsbuch behinhaltet auch die Experimente für die Ausbaustufe 2
In der Styroporeinlage befindet sich bereits eine fertig aufgebaute Schaltung eines Multivibrators auf einer kleinen Metallplatte.
Die große Montageplatte befindet sich unter dem Styroporeinsatz. Das Anleitungsbuch behinhaltet auch die Experimente für die Ausbaustufe 2

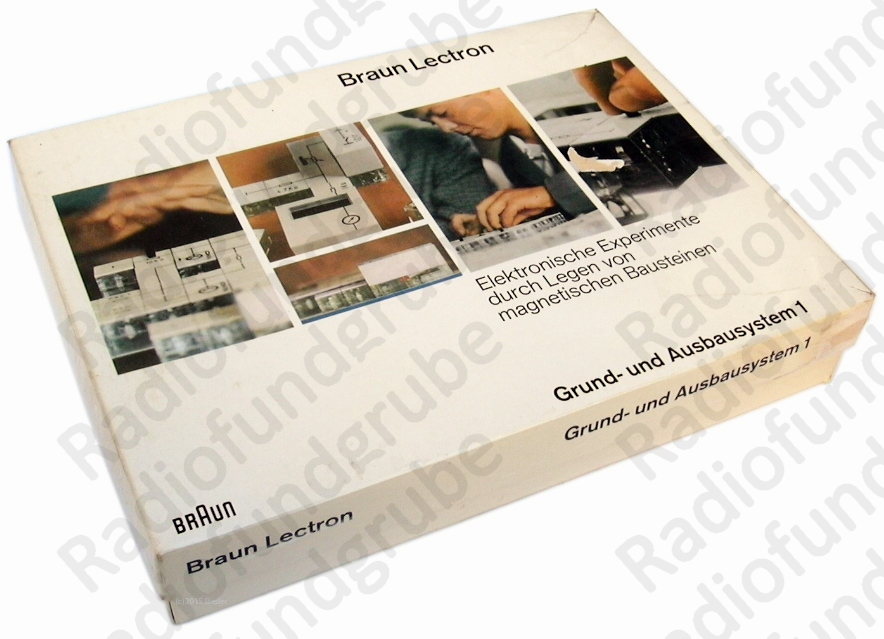

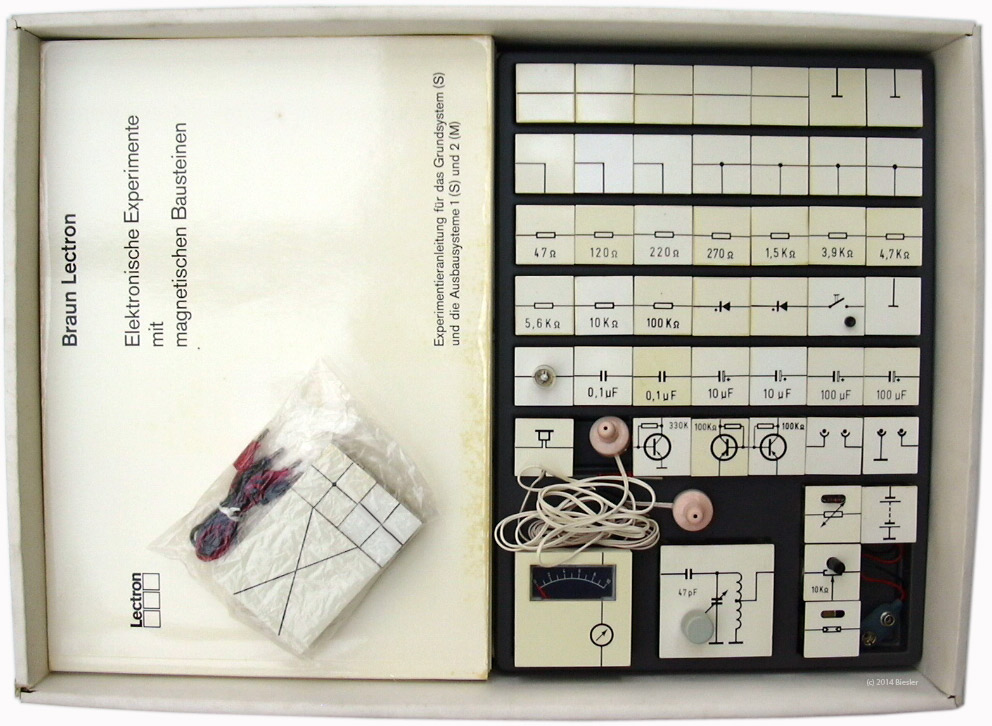

Deckel

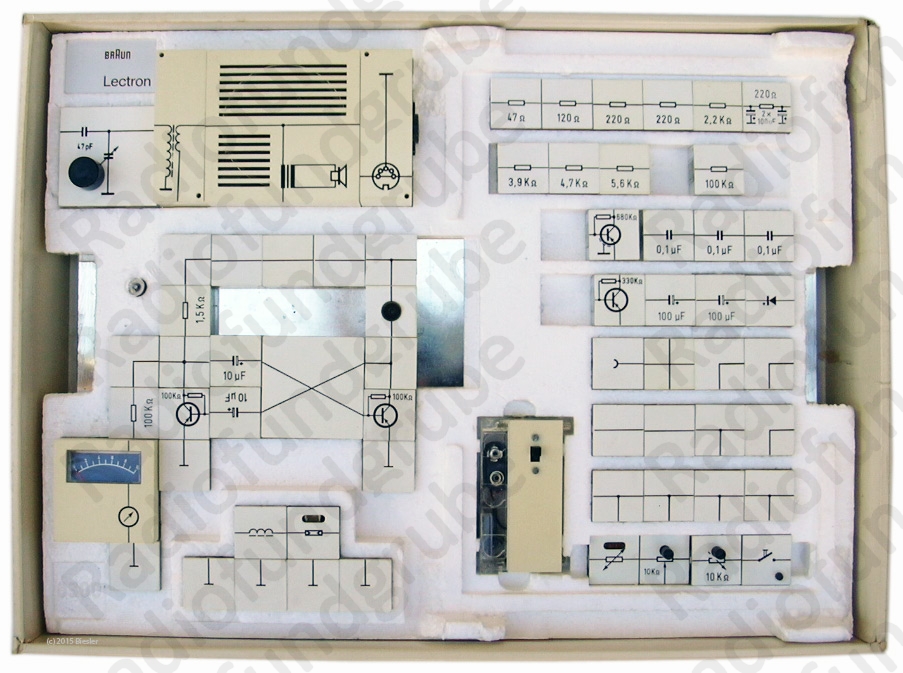

Inhalt (nicht vollständig)
Inhalt mit Anleitung
Anleitung
Es folgen die Bilder der Lectron-Bausteine

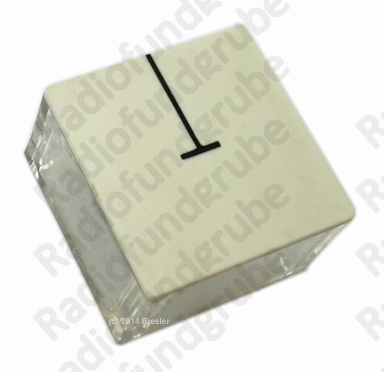

Verbindung Masse
Nr. 2101
Nr. 2101

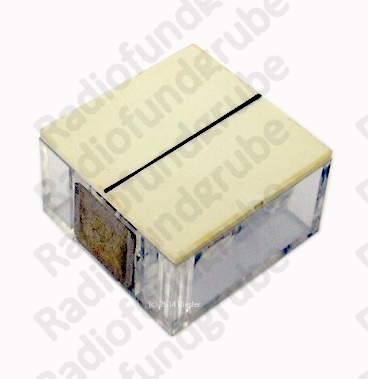

Verbindung Gerade
Nr. 2103
Nr. 2103

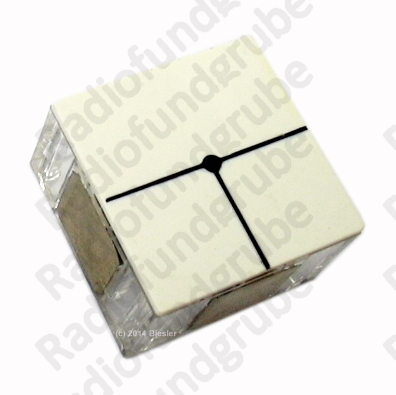

Verbindung T-Stück
Nr. 2104
Nr. 2104

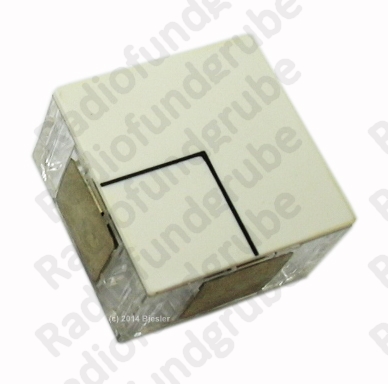

Verbindung Winkel
Nr. 2105
Nr. 2105

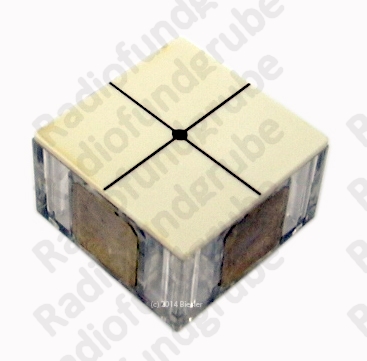

Kreuzung verbunden
Nr. 2106
Nr. 2106
Kreuzung isoliert
Nr. 2107
Nr. 2107

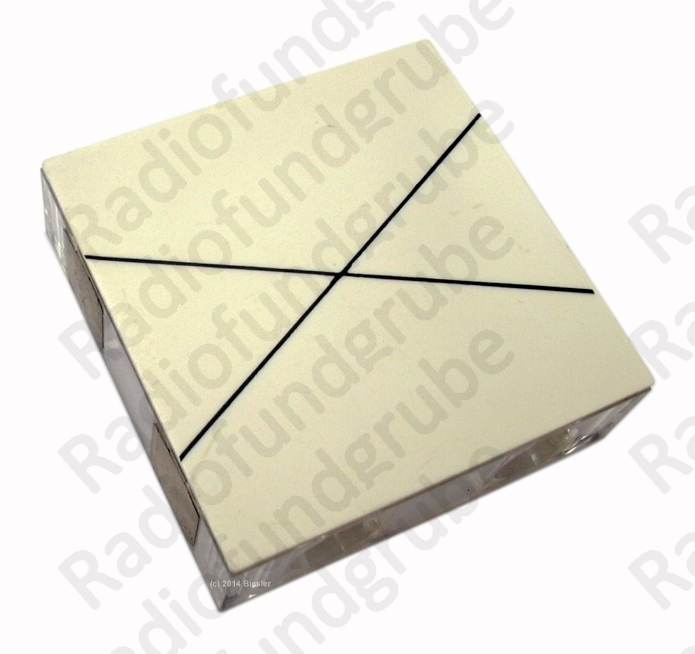

Kreuzung isoliert 4fach
Nr. 2111
Nr. 2111
Trennbaustein
Nr. 2112
Nr. 2112
Anschlussbaustein
Nr. 2113
Nr. 2113

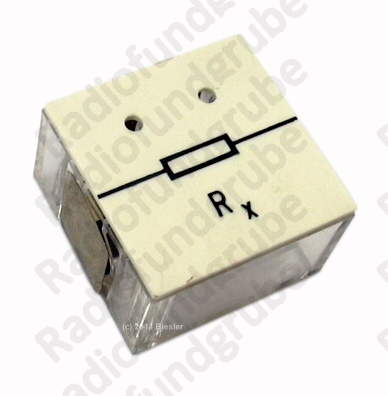

Steckbaustein Widerstand Rx
Nr. 2115
Nr. 2115

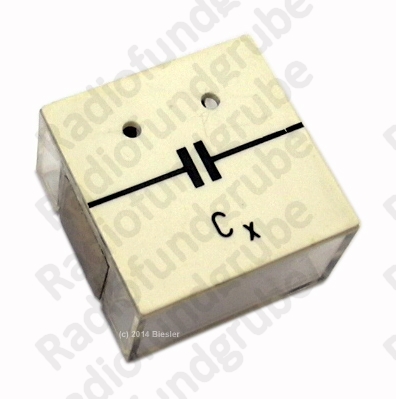

Steckbaustein Kondensator Cx
Nr. 2116
Nr. 2116

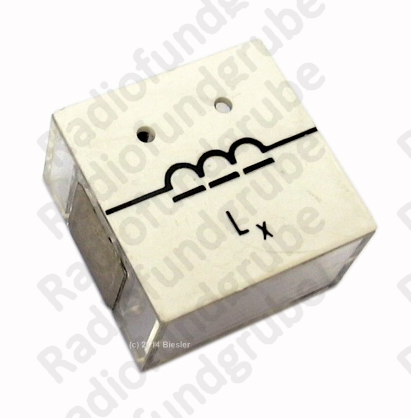

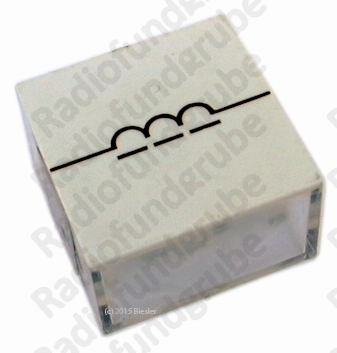

Steckbaustein Induktivität Lx
Nr. 2117
Nr. 2117
Steckbuchse 4mm
Nr. 2120
Nr. 2120

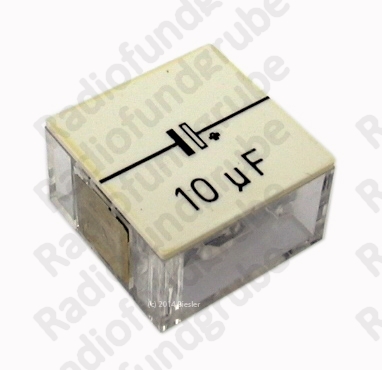

Steckbaustein Elektrolytkondensator Cx
Nr. 21??
Nr. 21??

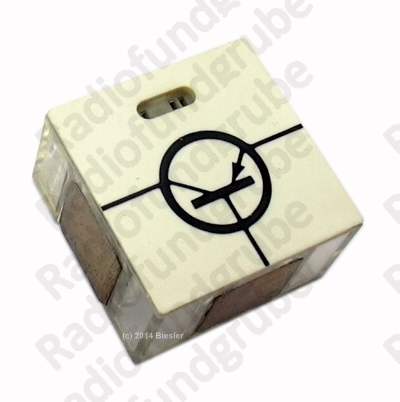

Steckbaustein Transistor
Nr. 21??
Nr. 21??

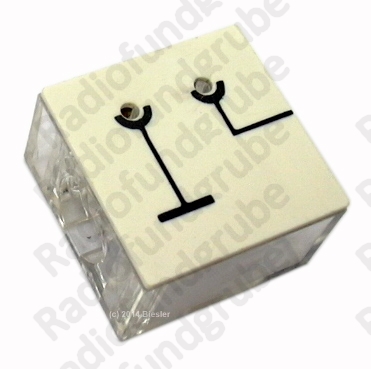

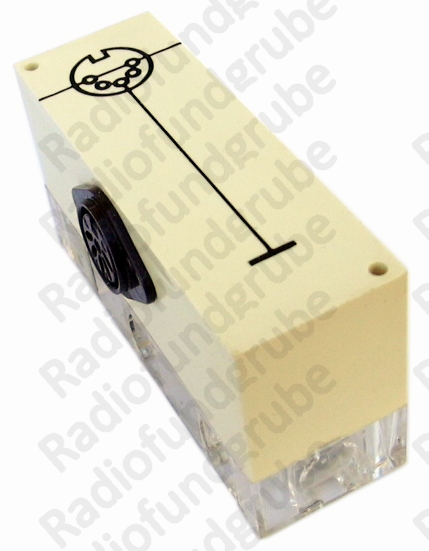

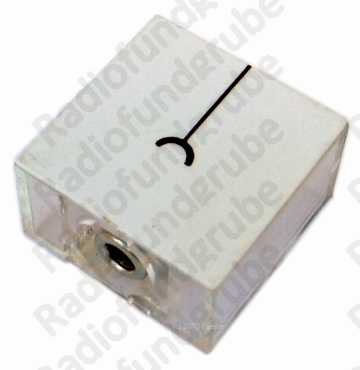

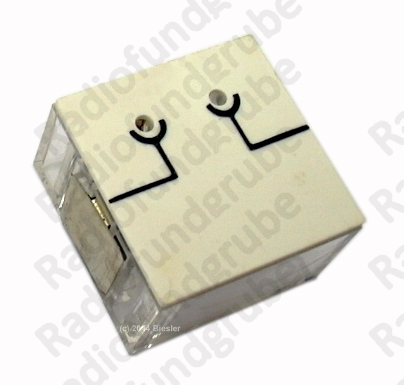

Normbuchse
Nr. 2121
Nr. 2121

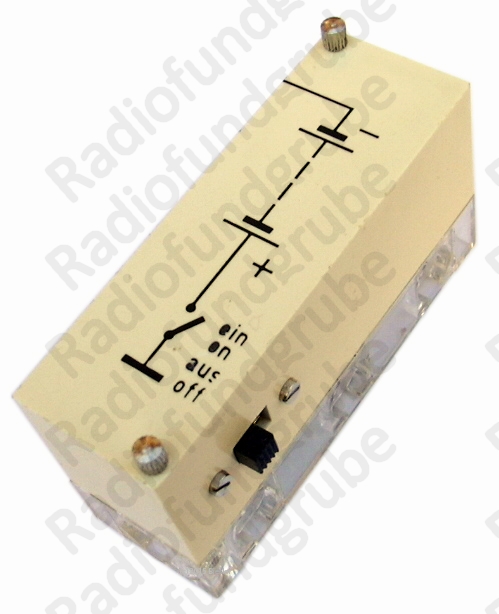

Batteriekasten mit Schalter
Nr. 2122
Nr. 2122

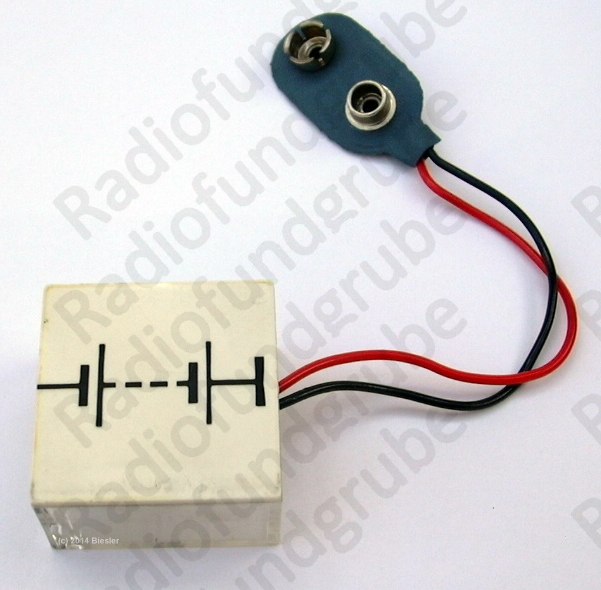

Batterieanschluß (9V)
Nr. 2123
Nr. 2123

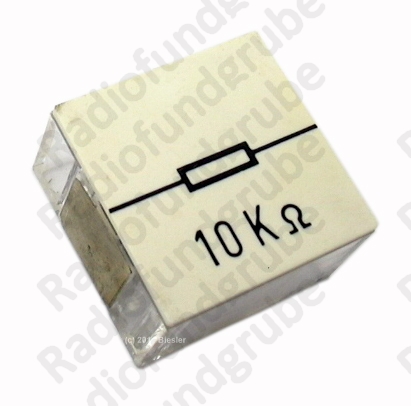

Widerstände
Nr. 2201 bis 2230
Nr. 2201 bis 2230
Fotowiderstand LDR07
Nr. 2216
Nr. 2216

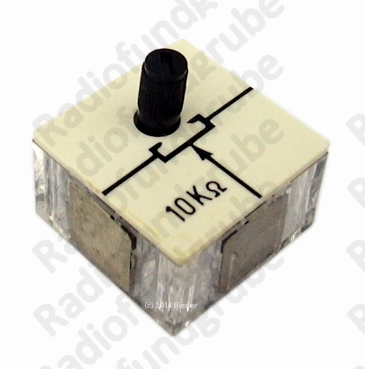

Potentiometer
Nr. 2217 bis 2221
Nr. 2217 bis 2221

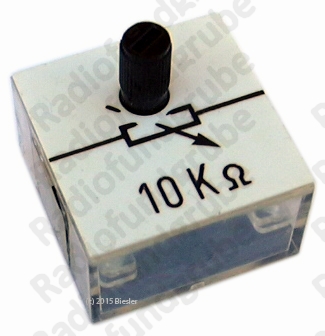

Regelwiderstand
Nr. 2220
Nr. 2220

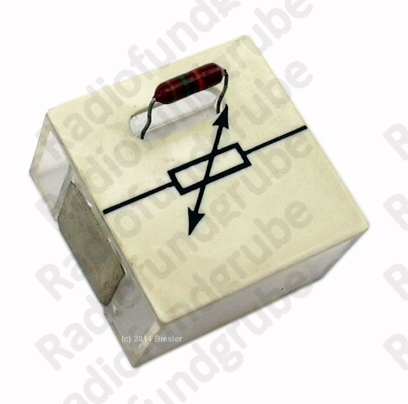

Heißleiter NTC 15k
Nr. 2222
Nr. 2222

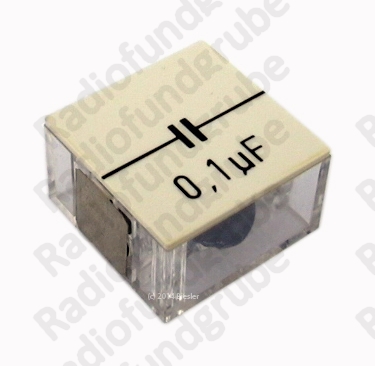

Kondensatoren
Nr. 2301 bis 2303 und
2312 bis 2314
Nr. 2301 bis 2303 und
2312 bis 2314
Elektrolytkondensatoren
Nr. 2304 bis 2306
Nr. 2304 bis 2306

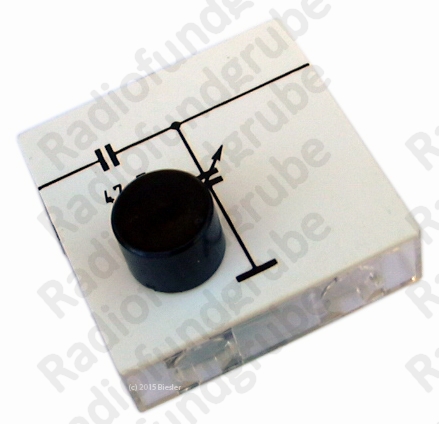

Drehkondensator 220pF
Nr. 2307
Nr. 2307

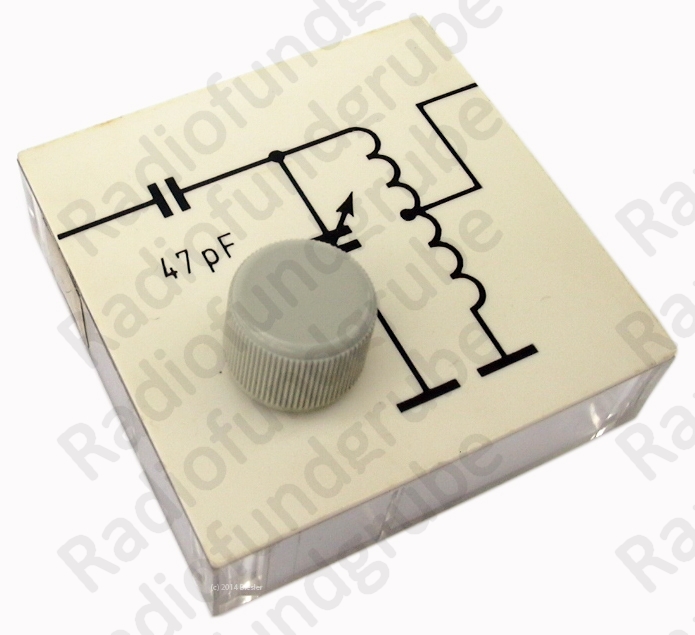

Abstimmbaustein
Nr. 2308
Nr. 2308

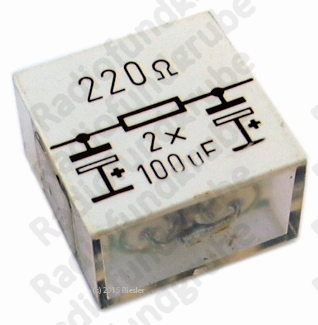

Entkopplungsbaustein
Nr. 2311
Nr. 2311

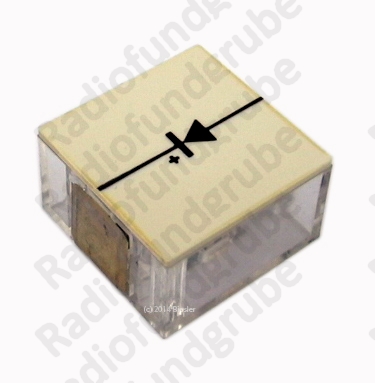

Diode
Nr. 2402
Nr. 2402

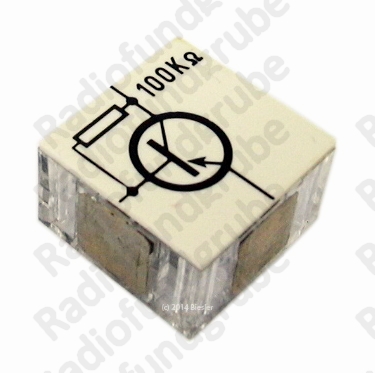

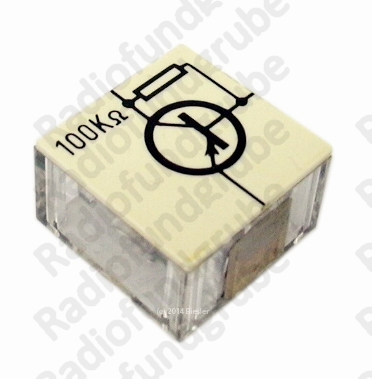

Transistor AC125 mit Basiswiderstand
100k rechts Nr. 2424
100k rechts Nr. 2424
Transistor AC125 mit Basiswiderstand
100k links Nr. 2425
100k links Nr. 2425

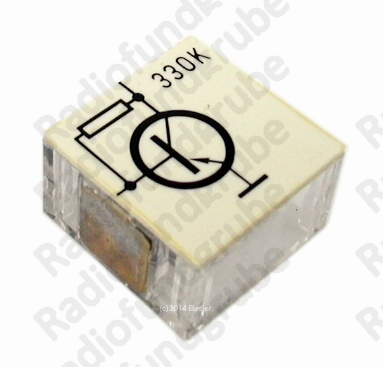

Transistor AC125 mit Basiswiderstand
330k links Nr. 2426
330k links Nr. 2426

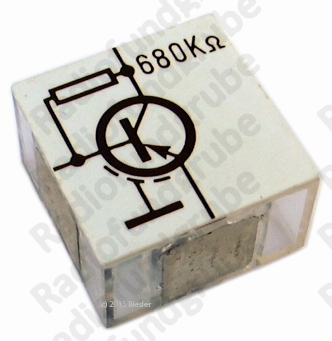

Transistor AF125 mit Basiswiderstand
680k links Nr. 2427
680k links Nr. 2427

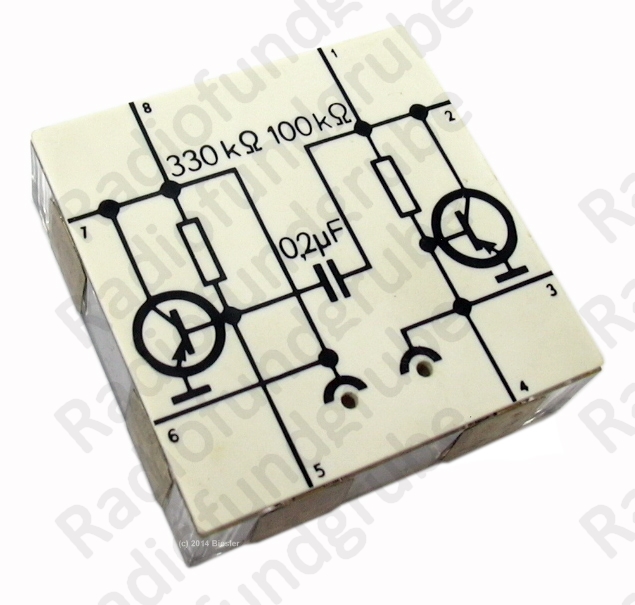

Transistor Großbaustein
Nr. 2436
Nr. 2436

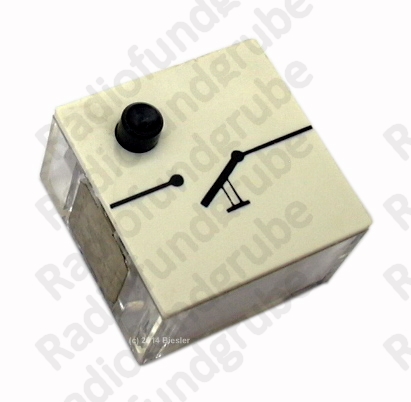

Taster Arbeitskontakt
Nr. 2501
Nr. 2501

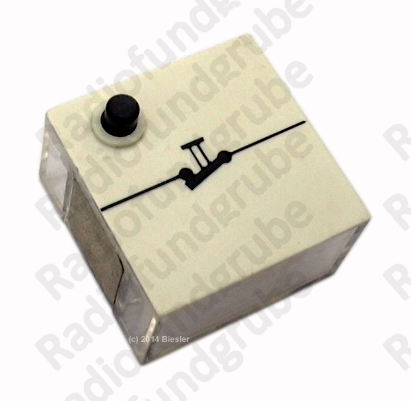

Taster Ruhekontakt
Nr. 2502
Nr. 2502

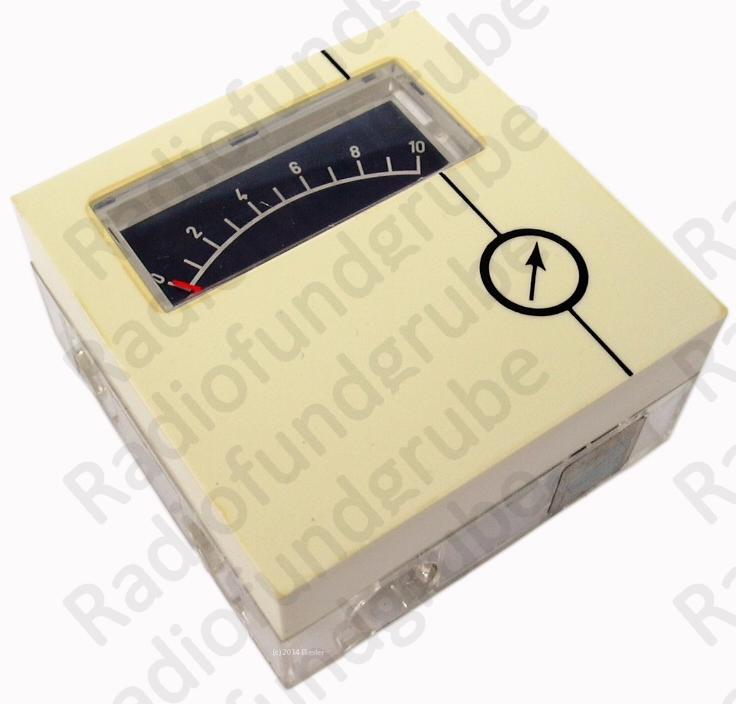

Drehspulmessinstrument (alte Version)
Nr. 2620
Nr. 2620

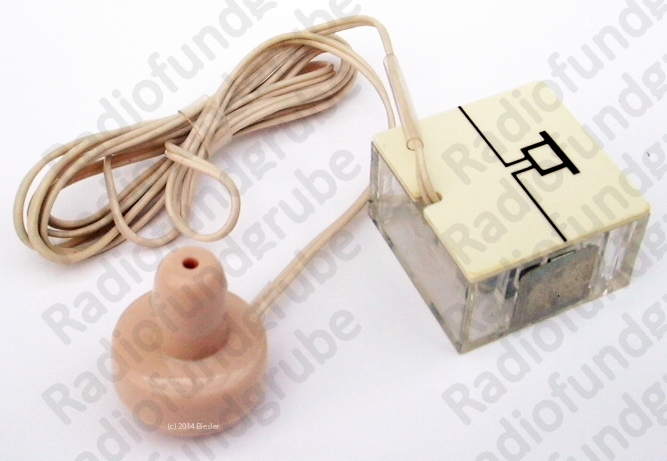

Ohrhörerbaustein
Nr. 2701
Nr. 2701

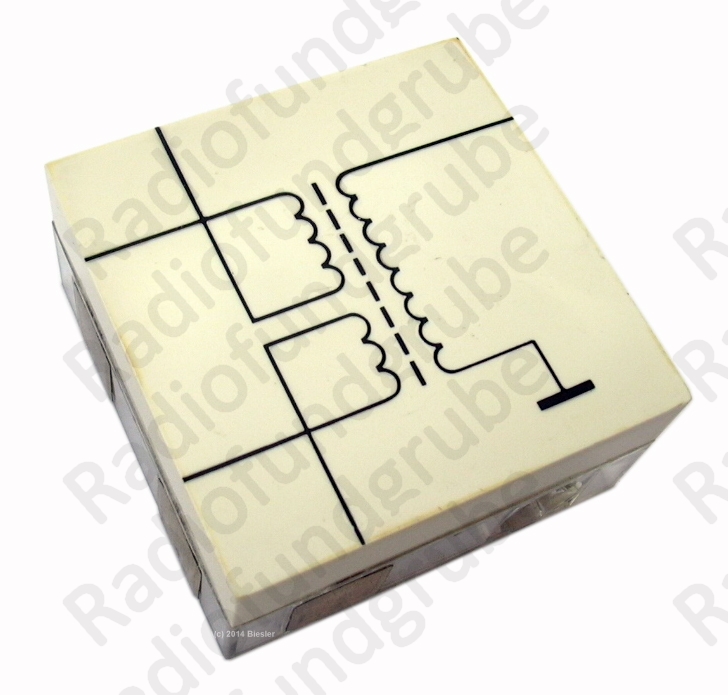

Ferritantenne Mittelwelle
Nr. 2702
Nr. 2702

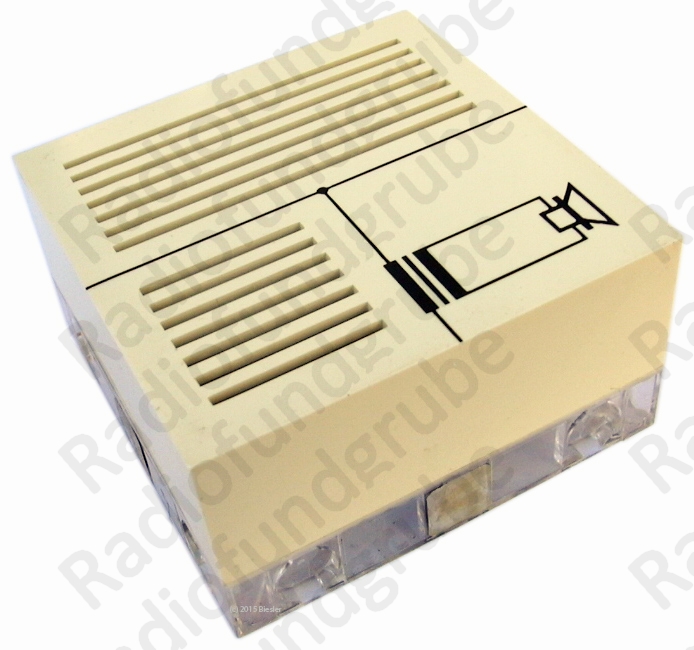

Lautsprecher 8 Ohm/200mW
Nr. 2703
Nr. 2703
HF-Drossel 5mH
Nr. 2704
Nr. 2704

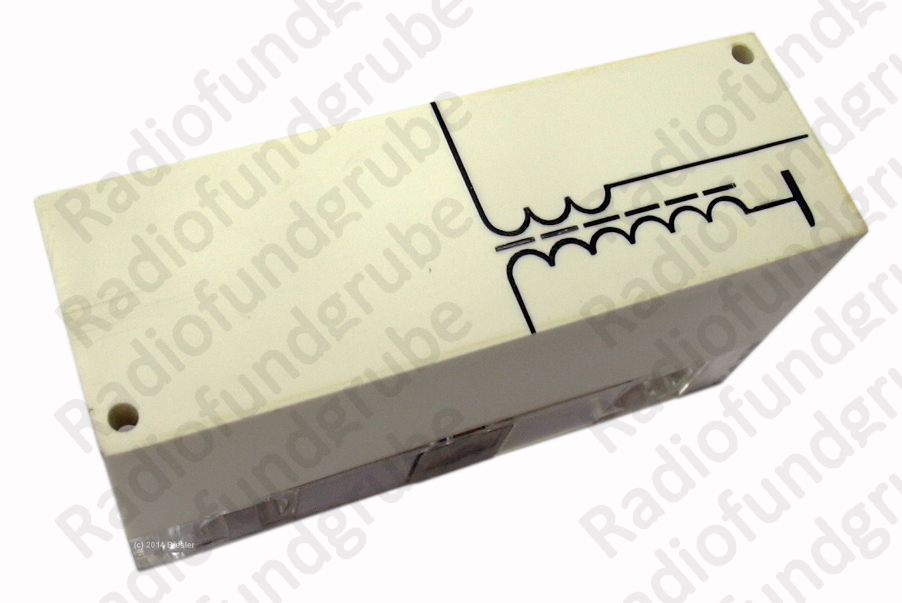

Hochspannungstrafo
Nr. 2705
Nr. 2705

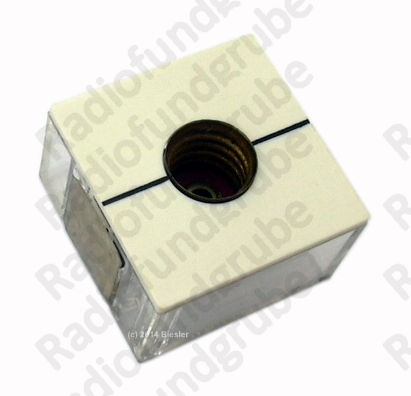

Birnchenbaustein für Birnchen 6V/50mA
Nr. 2801
Nr. 2801

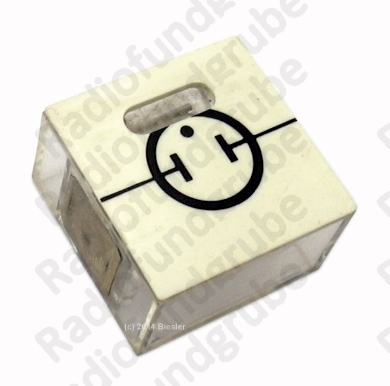

Glimmlampe
Nr. 2802
Nr. 2802

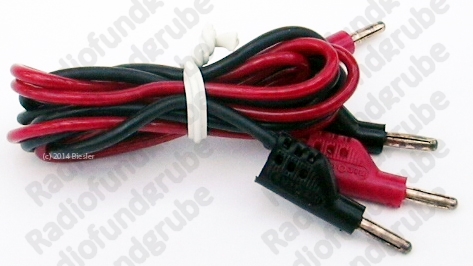

Meßleitung rot/schwarz
Nr. 2901/2902
Nr. 2901/2902
