Stabo Experimentierkästen
Elektro Stabo (350)
Der Einstieg in die Stabo-Lehrmittelkästen - Der ELEKTRO Stabo
Mit dem Elektro-Stabo können über 70 Grundversuche zum Magnetismus und zur Elektrizität aufgebaut werden.
Dazu gehören Versuche wie:
Grundlagen der Elektrotechnik - Ohmsches Gesetz
Der Stromkreis und die Wirkungen des elektrischen Stromes. Versuche mit Elektromagneten.
Schaltungstechnik und der Aufbau versch. Apparate wie z.B.:
Meßinstrument, Elektrisierapparat, Hausklingel, Blinklicht, Durchgangsprüfer, Alarmanlage, Morseschreiber uvm.


Detailbilder
Inhalt
Anleitungsbuch
Weiter Unten auf der Seite
sind weitere Details der verwendeten Teile zu sehen !
Funkstabo 1 (360)
Der FUNK-Stabo 1
Mit diesem Lehrbaukasten beginnt die eigentliche Funkstabo-Serie von Herbert G. Mende aufbauend auf den Grundlagen des vorhergehenden Elektro-Stabo.
Über die Grundlagen der drahtlosen Übertragung,
wie Sender und Empfänger des Marconi-Systems über die Funktion der Schwingkreise in der Hochfrequenz, dem Detektorempfänger (Geradeausempfänger) bis hin zum Audion für Kopfhörerempfang, können viele verschiedene Versuche aufgebaut werden.

Detailbilder

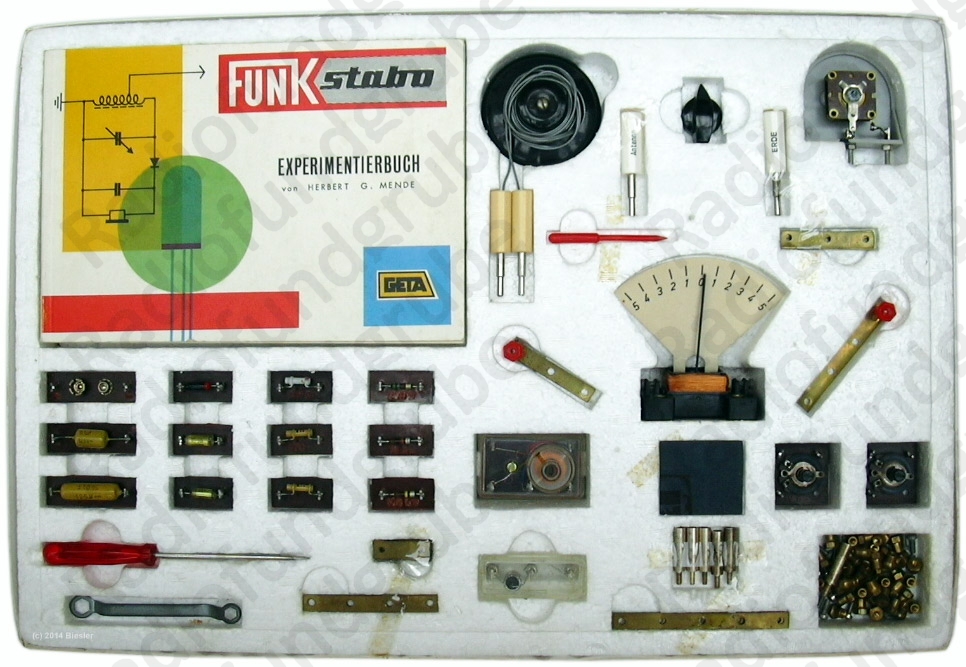

Inhalt

Anleitungsbuch
Weiter Unten auf der Seite
sind weitere Details der verwendeten Teile zu sehen !
Funkstabo 2 (370)
Der FUNK-Stabo 2
Dies ist der Ergänzungskasten zum ersten Funkstabo und bietet neben einen weiteren Kopfhörer jetzt zusätzlich einen Lautsprecher und zwei weitere Transistoren (OC70 und OC71) für die Radioversuche.
Jetzt lassen sich viele Versuche mit NF-Verstärker, Mikrofonvorverstärker, Tongenerator oder ein Audion für Lautsprecherwiedergabe aufbauen.

Detailbilder
Inhalt

Anleitungsbuch
Weiter Unten auf der Seite
sind weitere Details der verwendeten Teile zu sehen !
Funkstabo 3 (380)
Der letzte Funk-Stabo, der FUNK-Stabo 3

Er bietet die Möglichkeit mit den zusätzlichen Bauteilen, wie Drehkondensatoren, Oszillator- und ZF-Spulen, einen kompletten Überlagerungsempfänger (Superhederodyne-Empfänger) für Mittelwellen-Empfang aufzubauen.
Detailbilder
Inhalt

Anleitungsbuch
Weiter Unten auf der Seite
sind weitere Details der verwendeten Teile zu sehen !
Die verwendeten Bauteile und Einzelteile der Experimentierkästen in der Übersicht

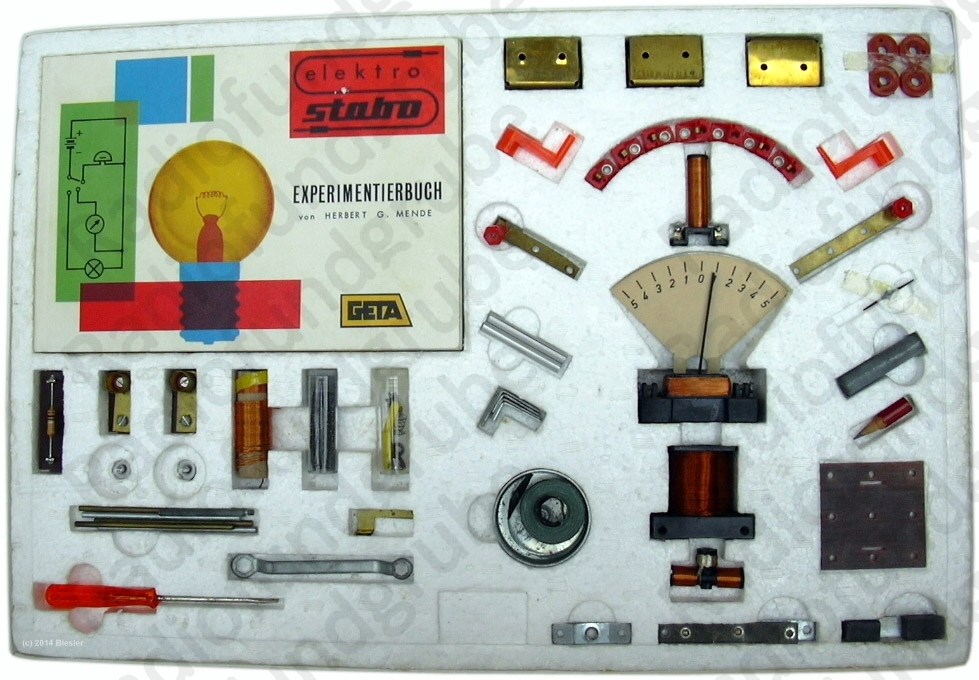

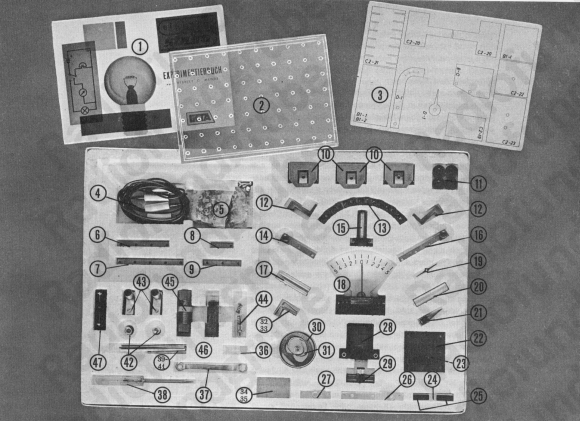

Die einzelnen Teile im Elektrostabo

Um die Teile größer zu sehen, unten auf den entsprechenden Text clicken !

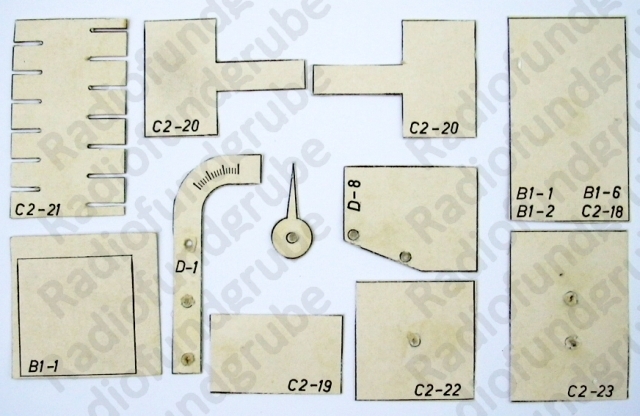

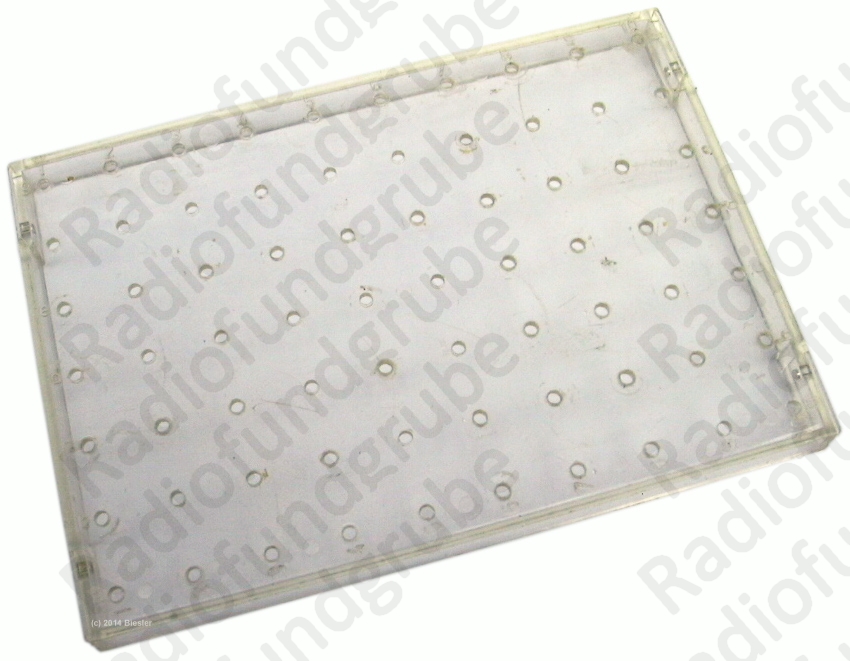

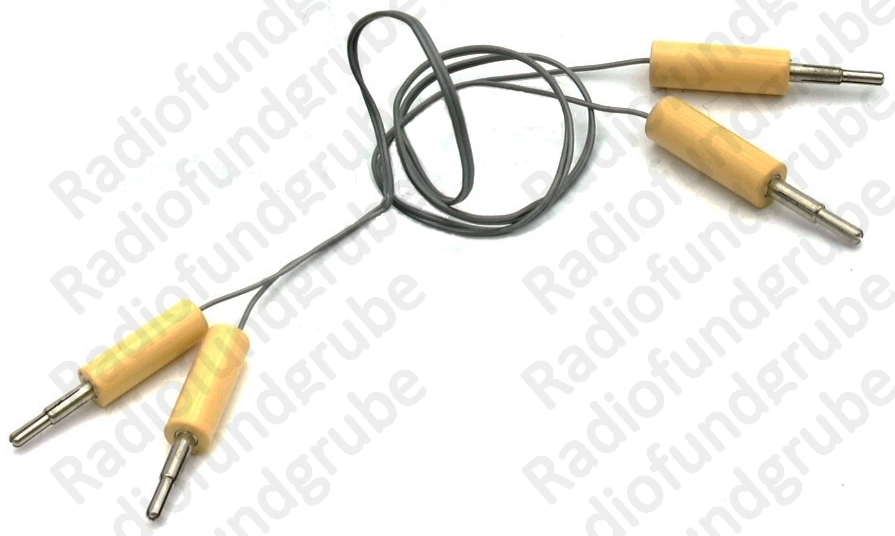

1 = Experimentierbuch   2 = Montageplatte   3 = Karton - Schnittmuster   4 = Verbindungsschnüre

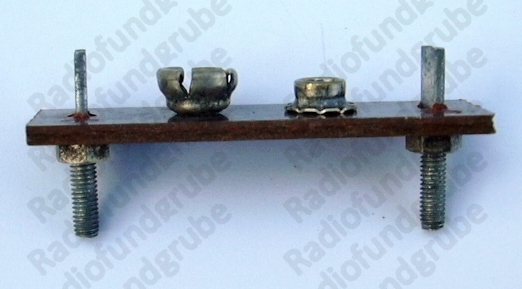

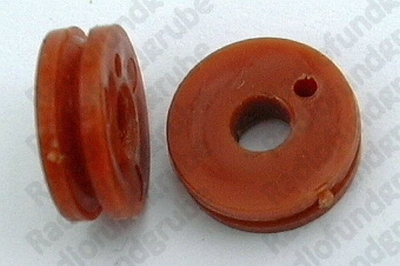

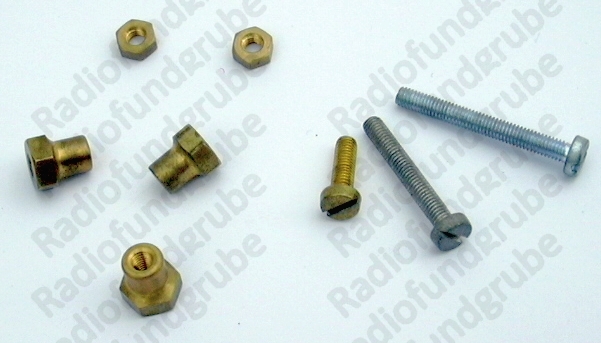

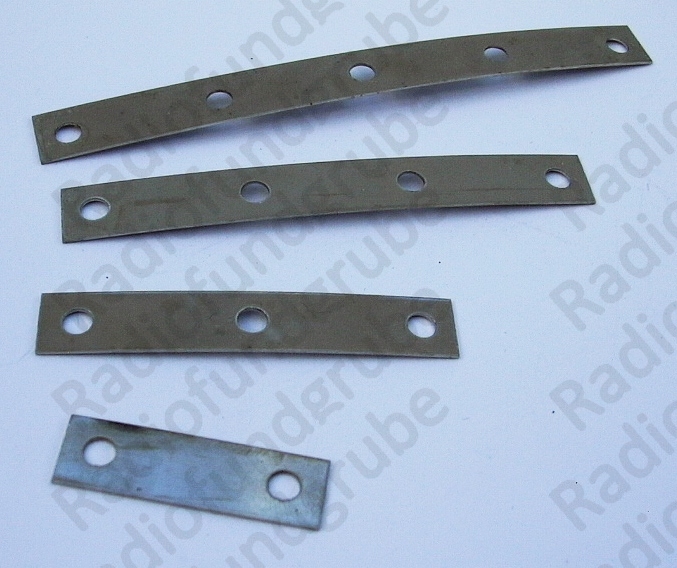

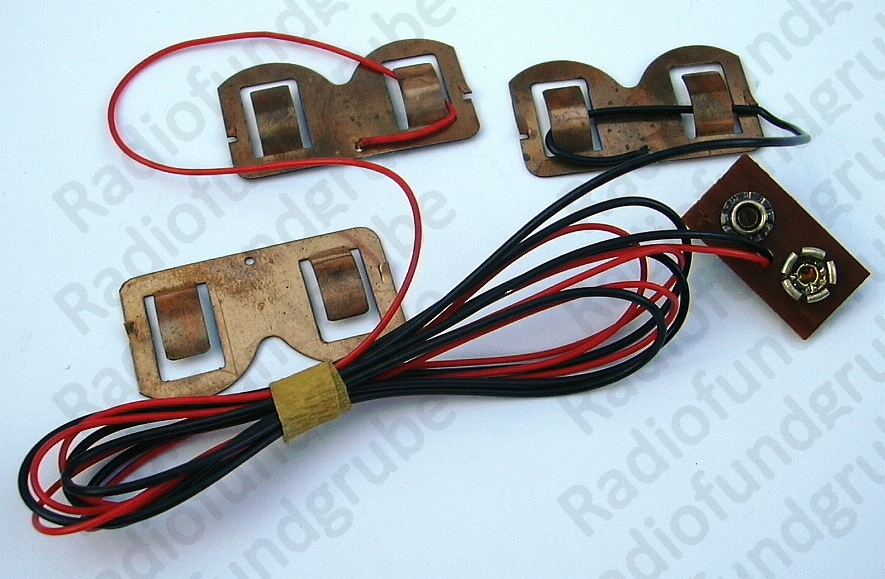

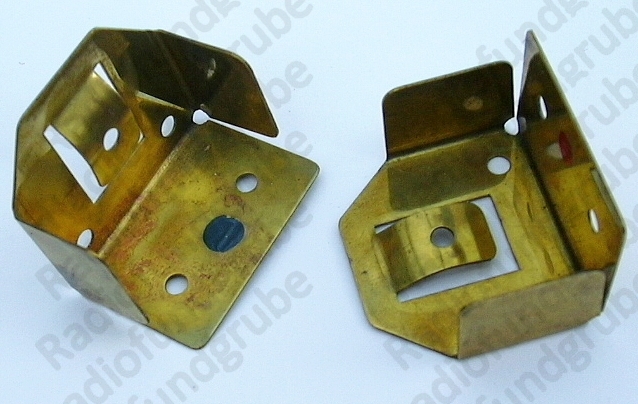

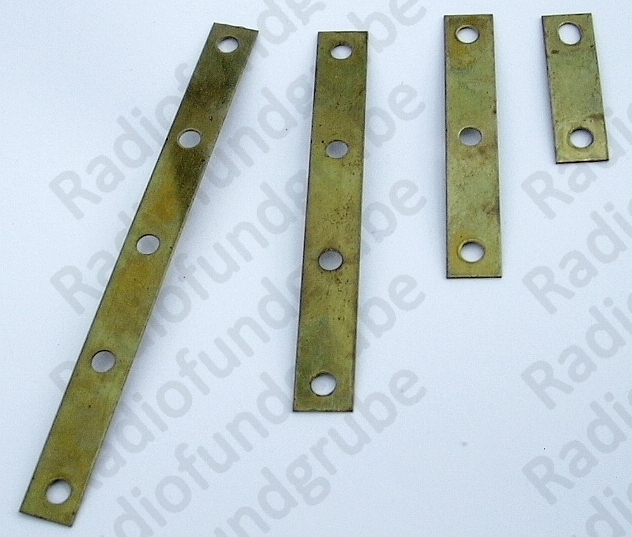

5 = Schrauben, Muttern   6, 7, 8 und 9 = Lochstreifen   10 = Batterieklemmen   11 = Seilscheiben

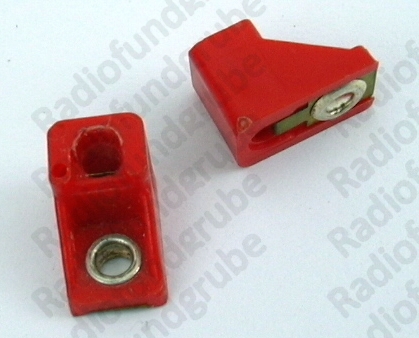

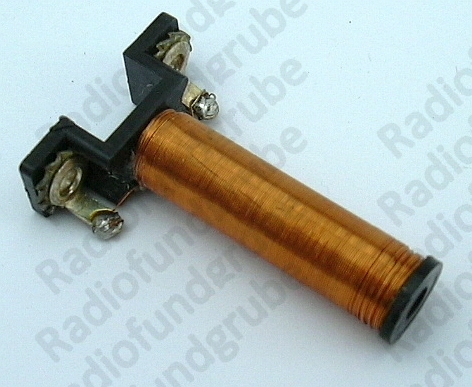

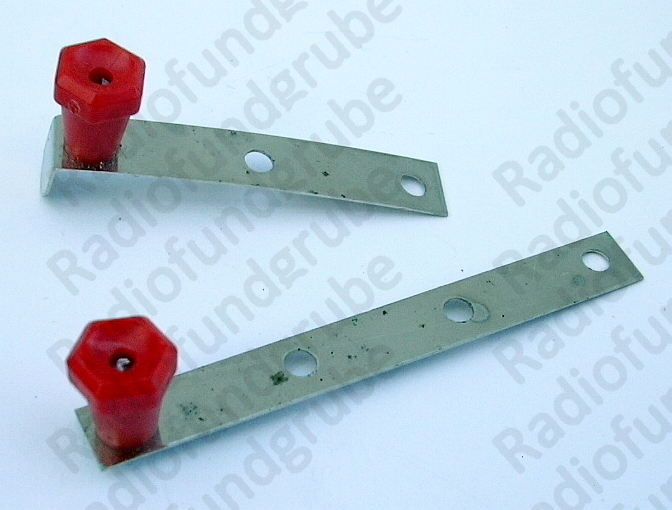

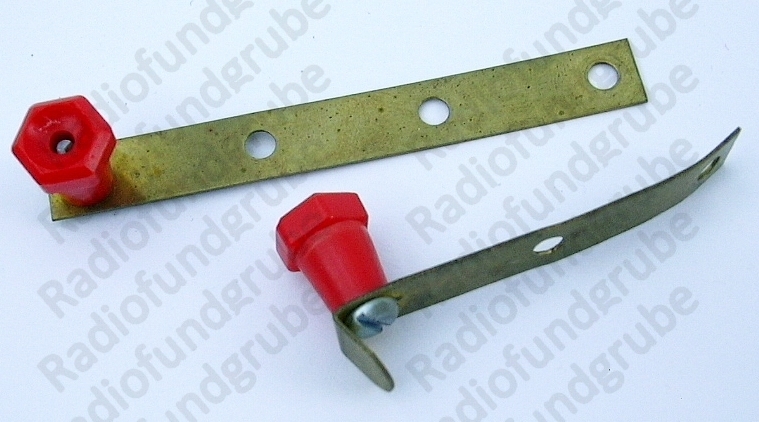

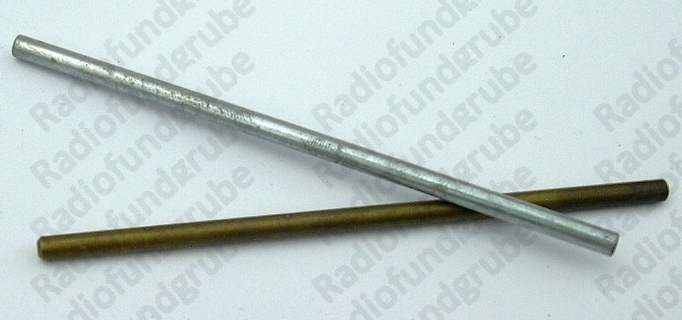

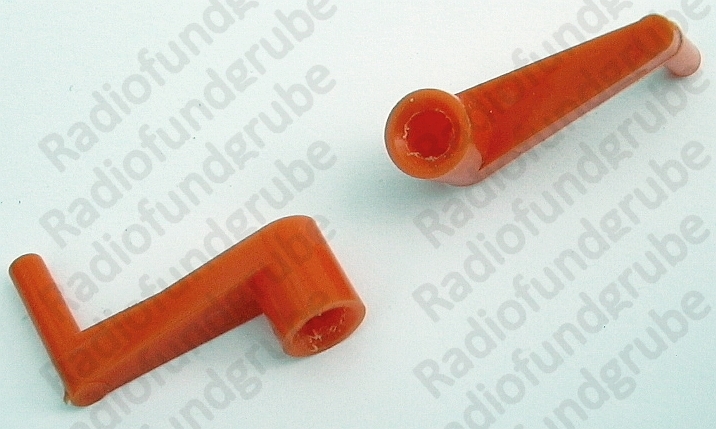

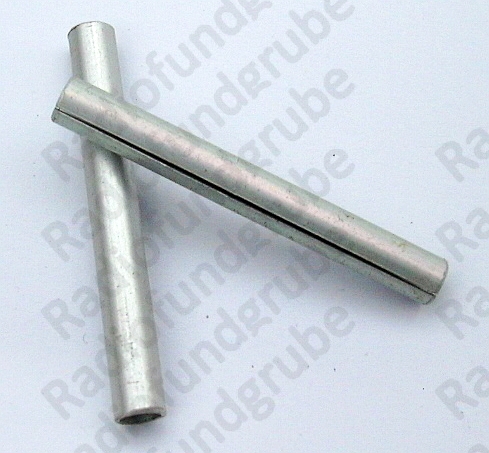

12 = Kurbel   13 = Winkelkontakte   14 und 16 = Schalter, Taster   15 = Kleine Spule   17 = Kurbelachsen

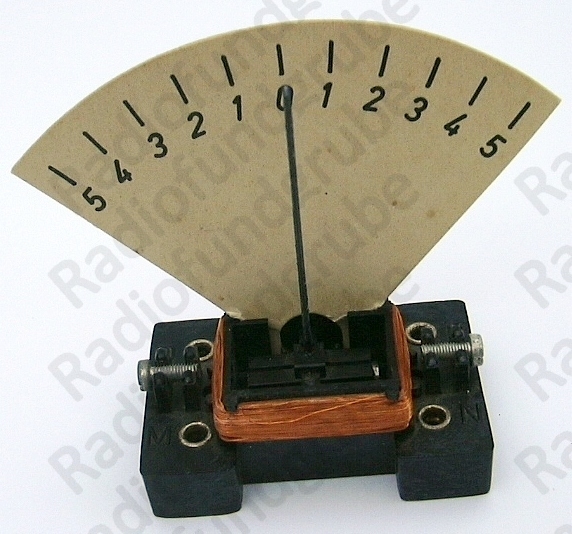

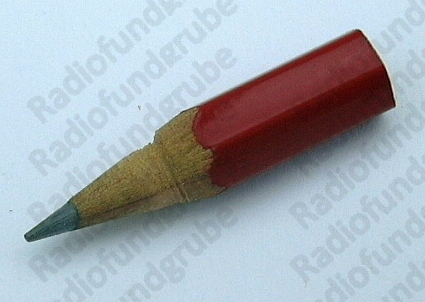

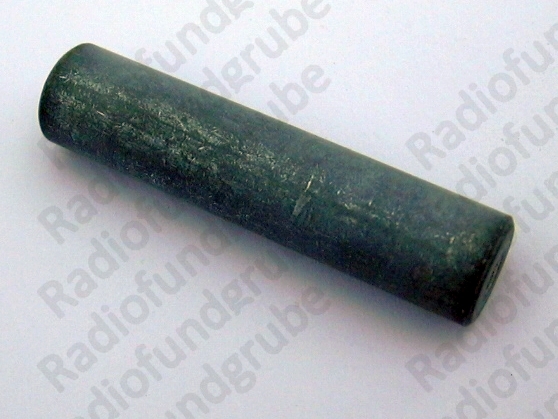

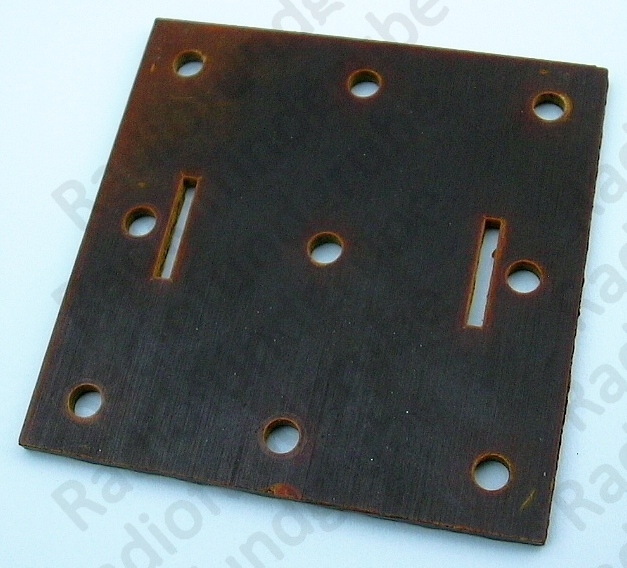

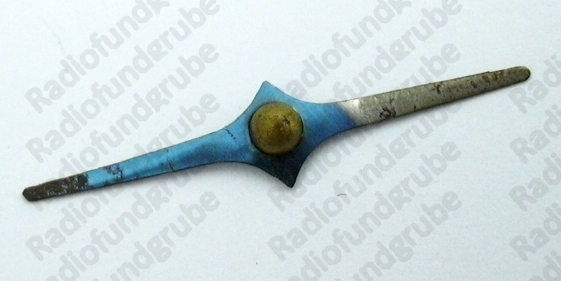

18 = Meßinstrument   19 = Magnetnadel   20 = Dicker Eisenkern   21 = Schreibstift   22 = 9-Loch Platte

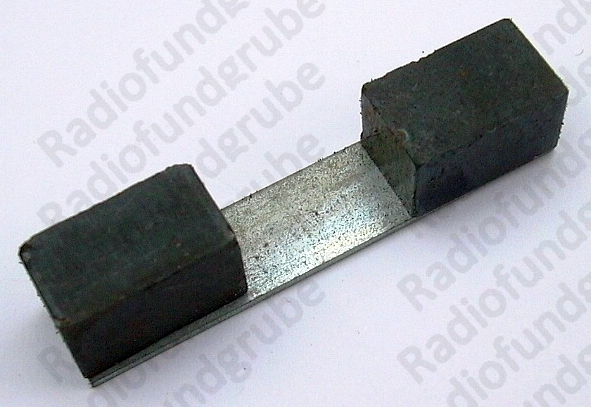

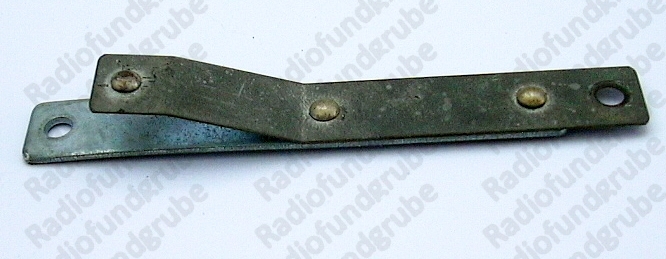

23 = Schmirgelleinen   24 und 25 = Kernblech mit Dauermagnete   26 = Anker mit Unterbrecherfeder

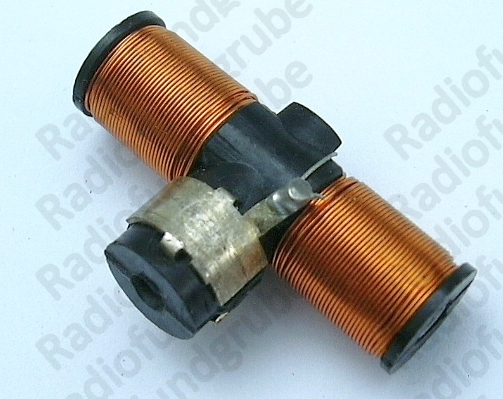

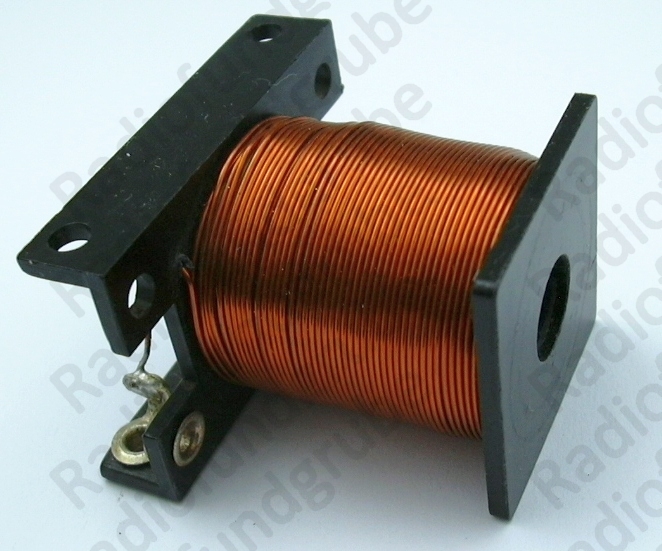

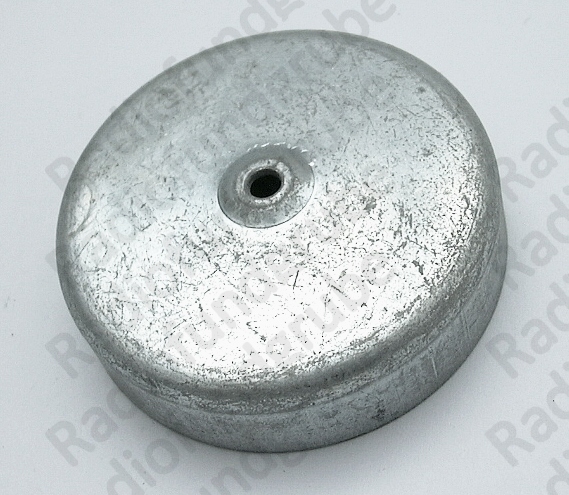

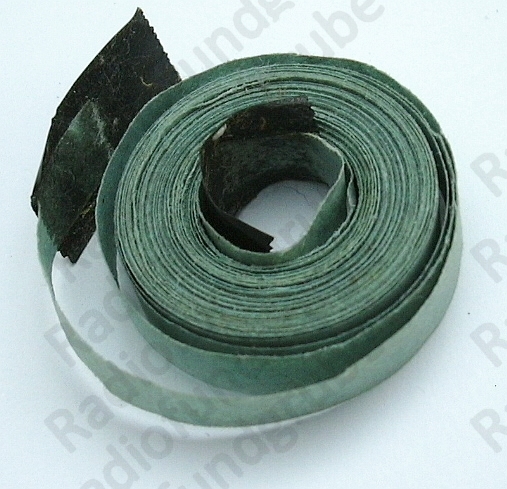

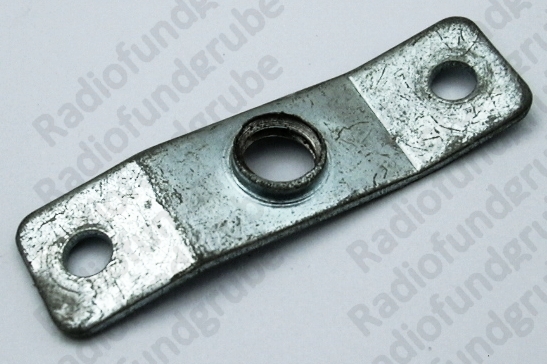

27 = Klöppel   28 = Große Spule   29 = Motoranker   30 = Glockenschale   31 = Papierstreifen

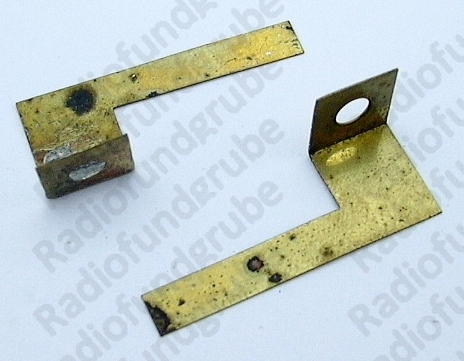

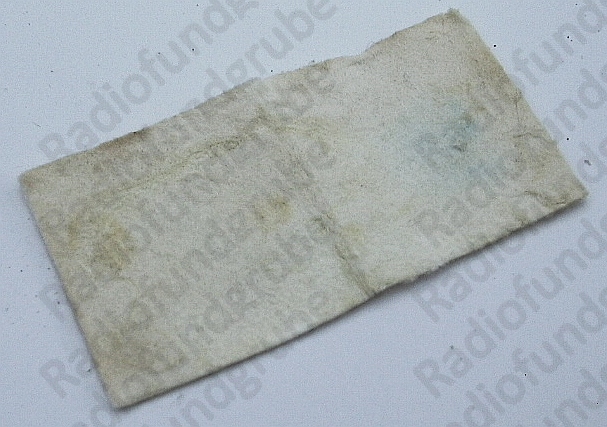

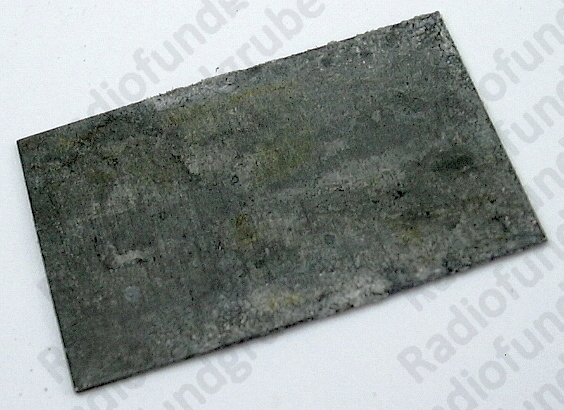

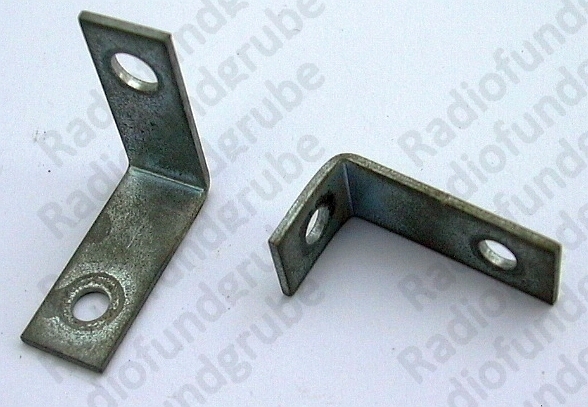

32 und 33 = Große und kleine Winkel   34 = Zinkplatte   35 = Löschpapier   36 = Schleiffedern

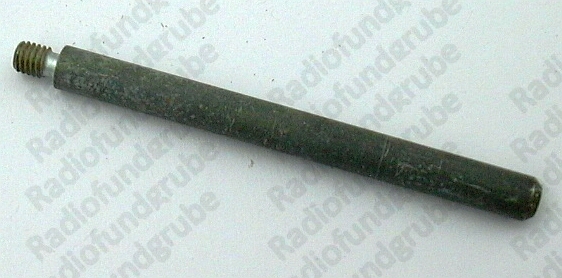

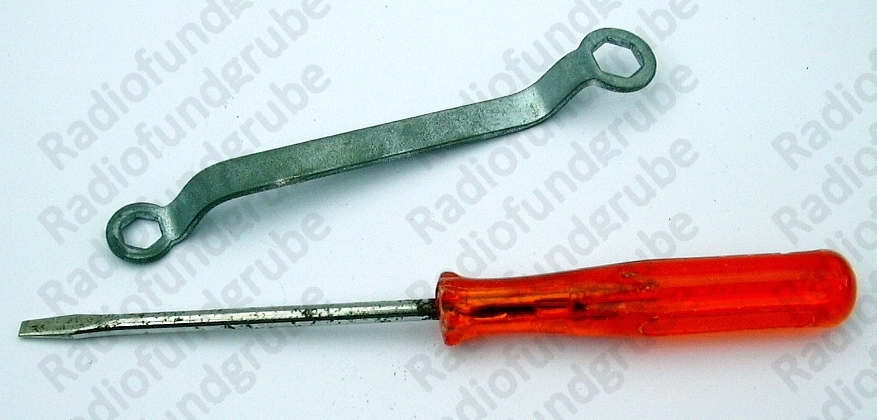

37 und 38 = Schraubenzieher und Mutternschlüssel   39 = Dünner Eisenkern   40 und 41 = Kontaktstifte

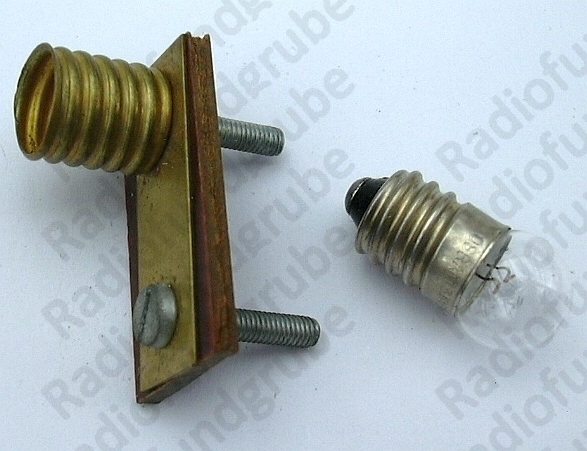

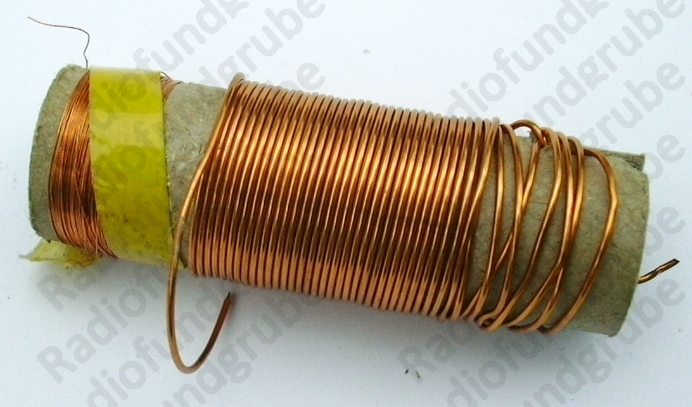

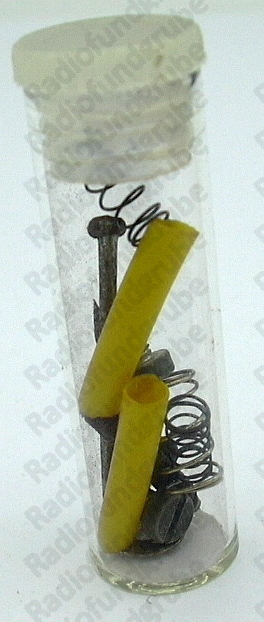

42 und 43 = Lämpchen und Fassung   44 = Glasröhrchen mit Kleinteile   45 = Kupferlackdraht

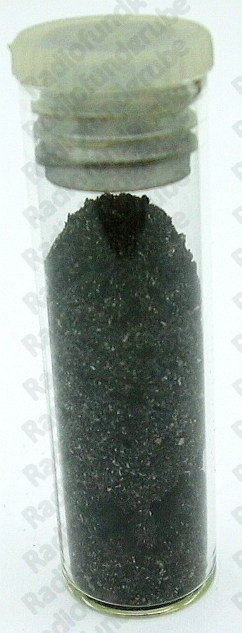

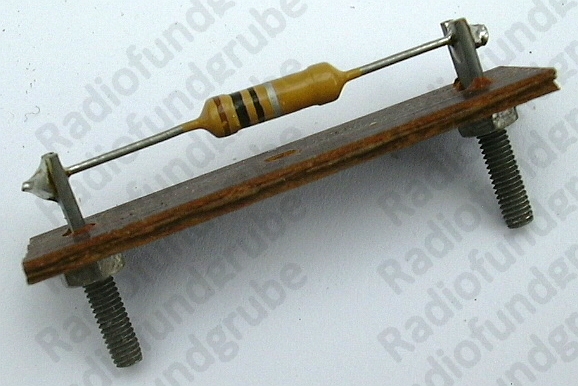

46 = Glasröhrchen mit Eisenfeilspänen   47 = Widerstand 10 Ohm

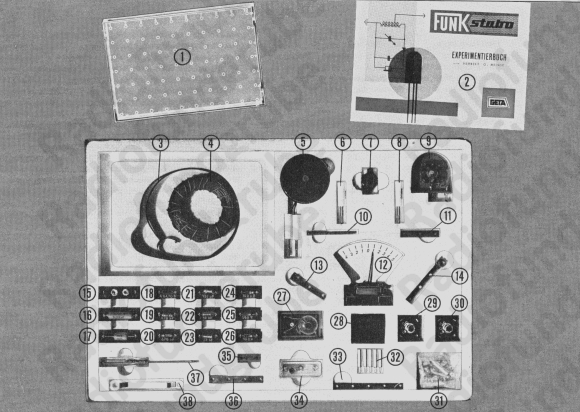

Die einzelnen Teile im Funkstabo 1

Um die Teile größer zu sehen, unten auf den entsprechenden Text clicken !

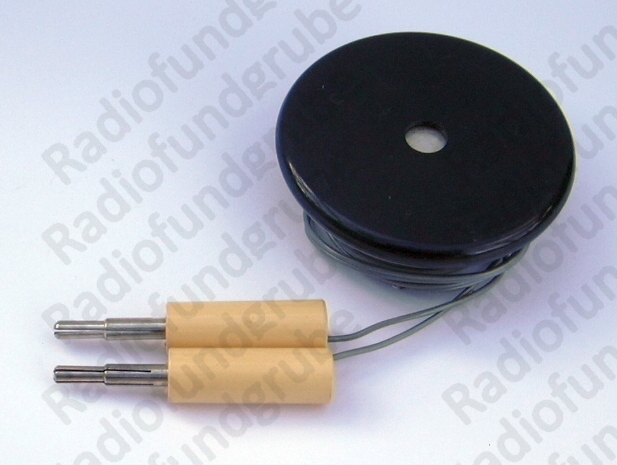

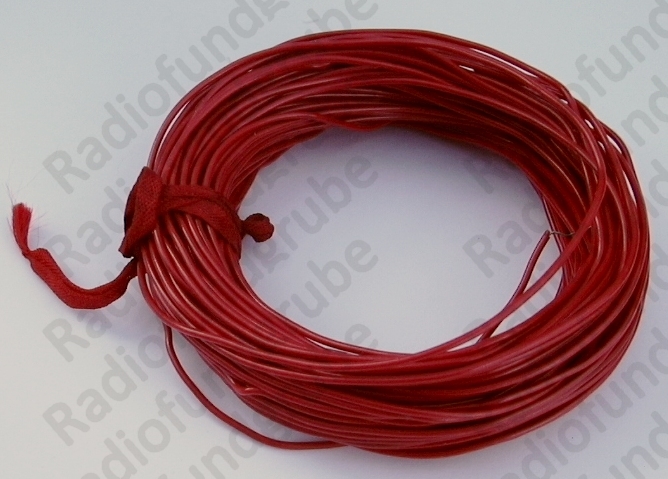

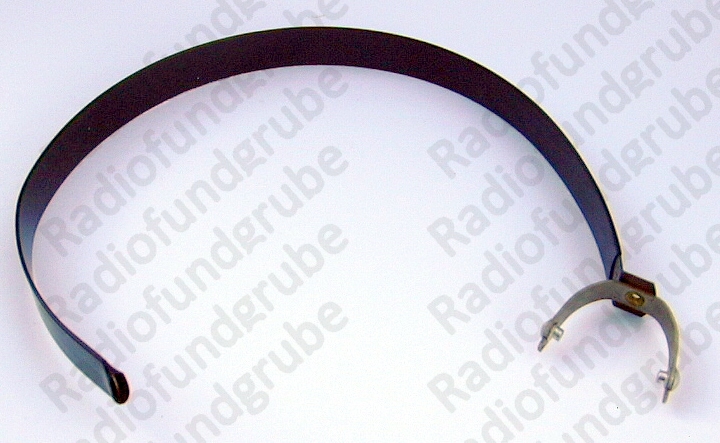

1 = Montageplatte   2 = Anleitungsbuch   3 = Kopfhörerbügel   4 = Draht isoliert   5 = Kopfhörer

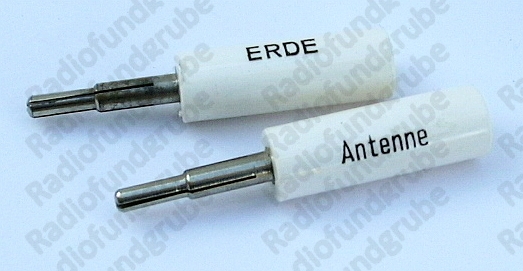

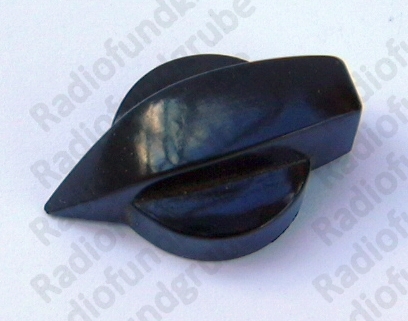

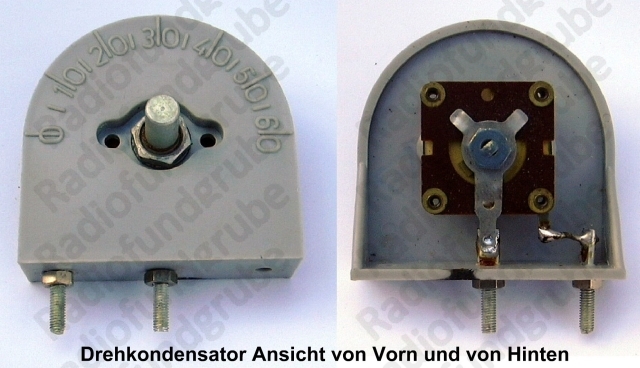

6 und 8 = Bananenstecker für Antenne und Erde   7 = Skalenknopf   9 = Drehkondensator 500pF

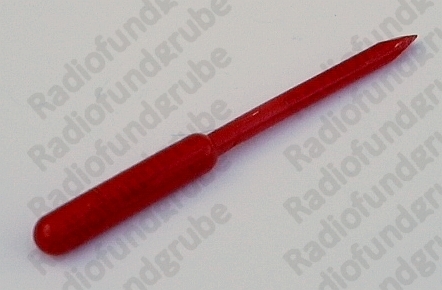

10 = Abgleichschraubenzieher   11, 33, 35 und 36 = Lochstreifen   12 = Meßinstrument

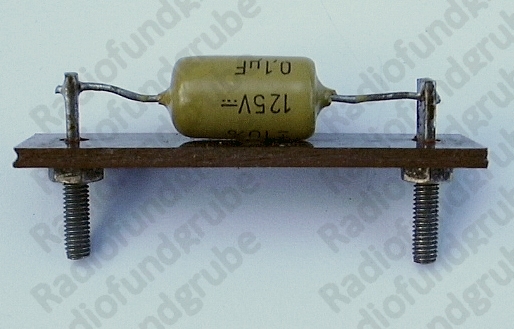

13 und 14 = Schalter, Taster   15 = Batterieplatte für 9V Block-Batterie   16 = Kondensator 0,1uF

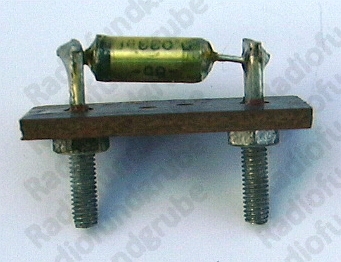

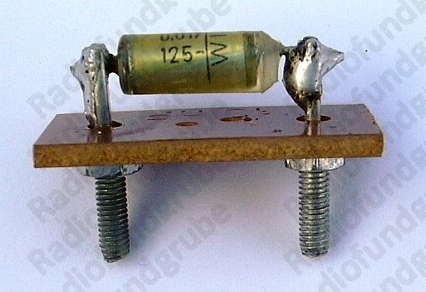

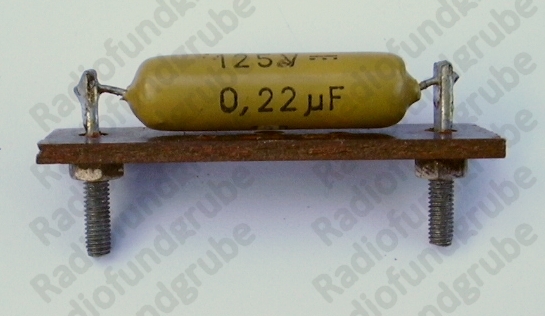

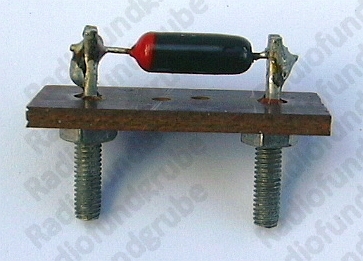

17 = Kondensator 0,22uF   18 = Diode OA70   19 = Kondensator 10nF   20 = Kondensator 33nF

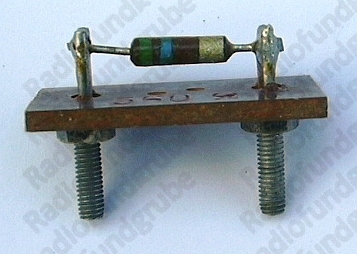

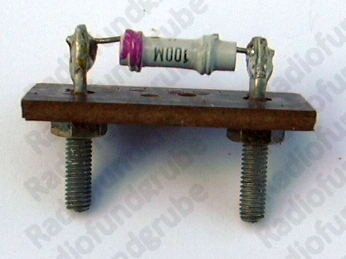

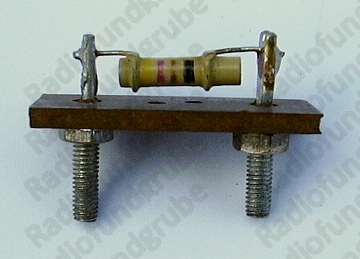

21 = Kondensator 100pF   22 und 23 = Kondensator 470pF   24 = Widerstand 560 Ohm

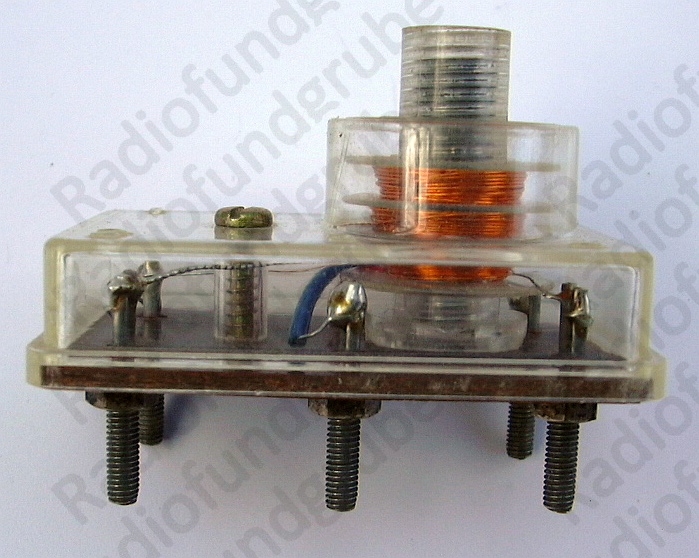

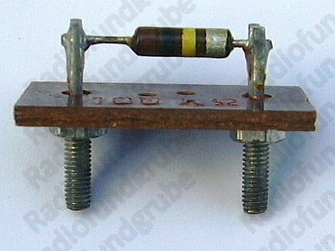

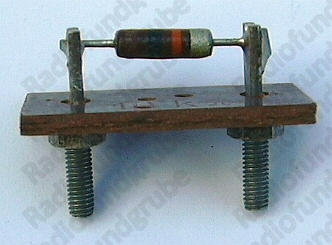

25 = Widerstand 10 kOhm   26 = Widerstand 100 kOhm   27 = ZF Spulensatz   28 = Schmirgelleinen

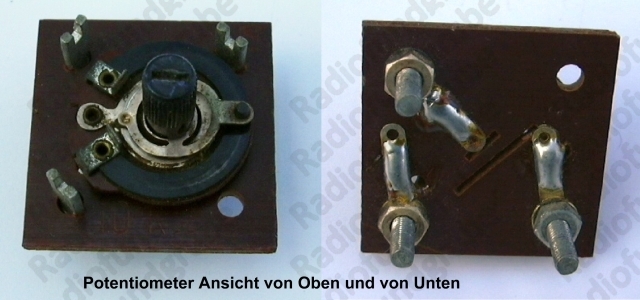

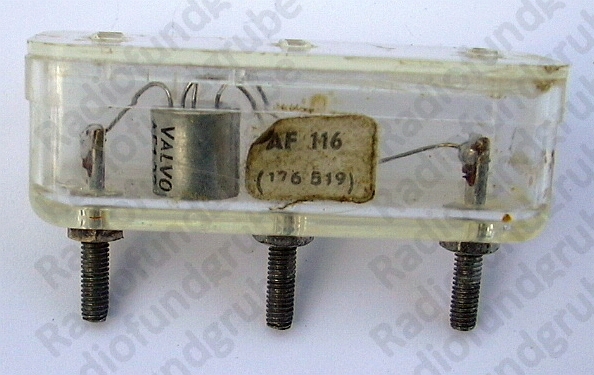

29 = Potentiometer 10 kOhm   30 = Potentiometer 25 kOhm   31 = Schrauben, Muttern   32 = Steckbuchsen   34 = Transistor AF116   37 und 38 = Schraubenzieher und Mutternschlüssel

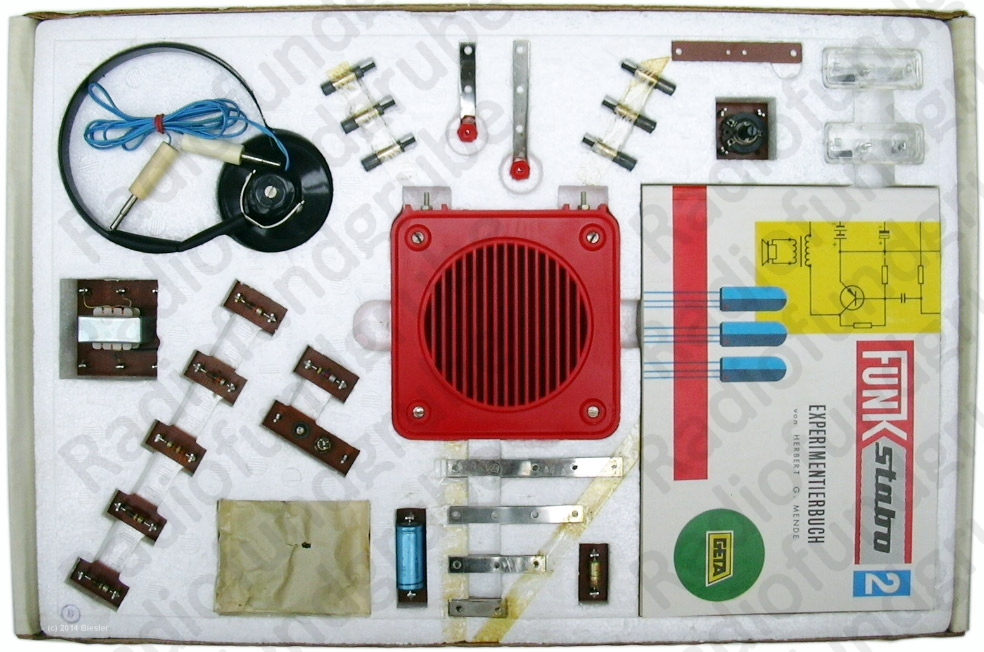

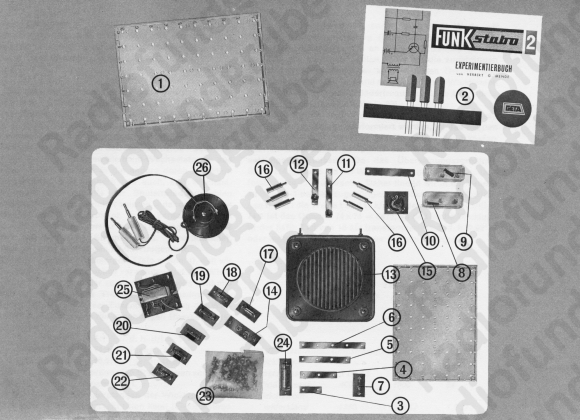

Die einzelnen Teile im Funkstabo 2

Um die Teile größer zu sehen, unten auf den entsprechenden Text clicken !

1 = Montageplatte   2 = Anleitungsbuch   3, 4, 5, und 6 = Lochstreifen   7 = Kondensator 10nF

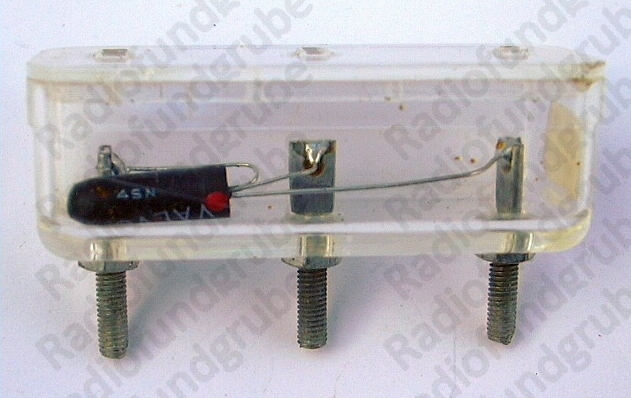

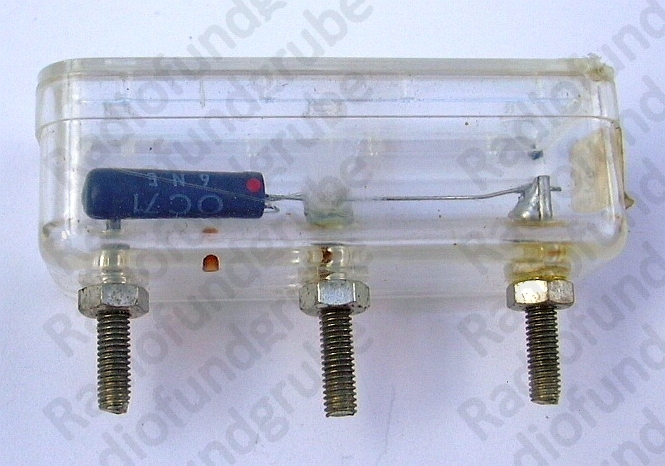

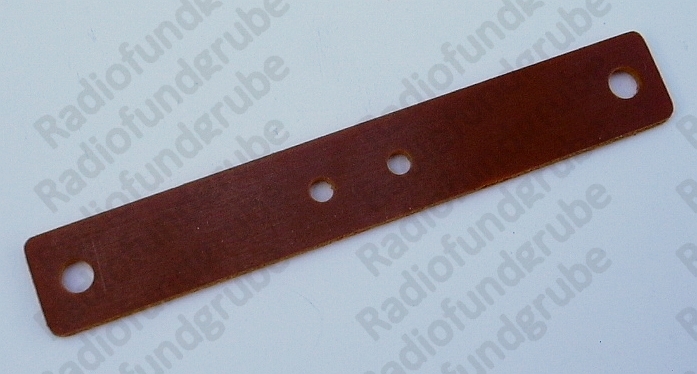

8 = Transistor OC70   9 = Transistor OC71   10 = Schalter - Koppelschiene   11 und 12 = Schalter, Taster

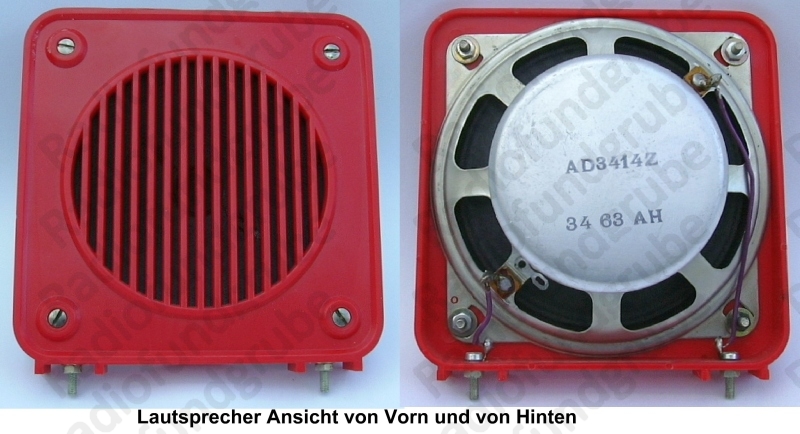

13 = Lautsprecher   14 = Batterieplatte für 9V Block-Batterie   15 = Potentiometer 10 kOhm

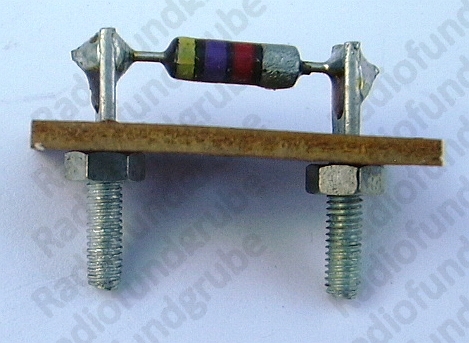

16 = Steckbuchsen   17 = Widerstand 4,7kOhm   18 und 19 = Widerstand 10 kOhm

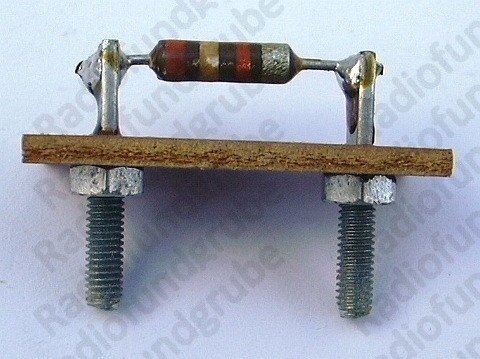

20 = Widerstand 39 kOhm   21 und 22 = Widerstand 100 kOhm   23 = Schrauben, Muttern

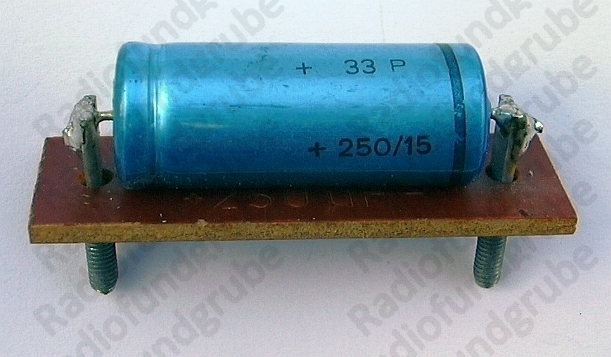

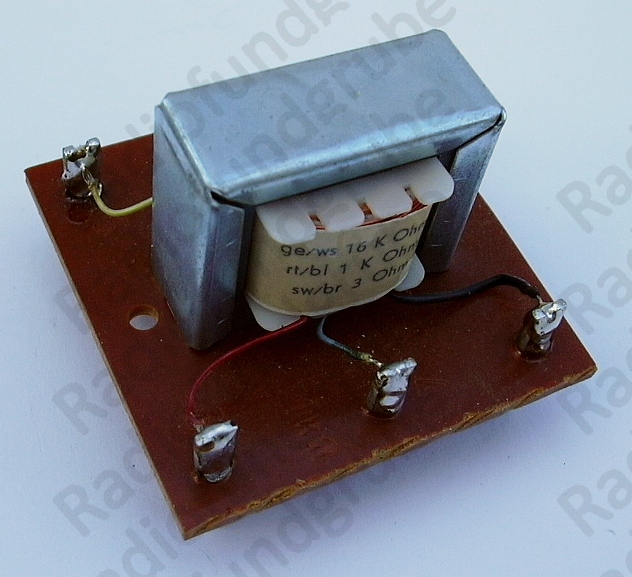

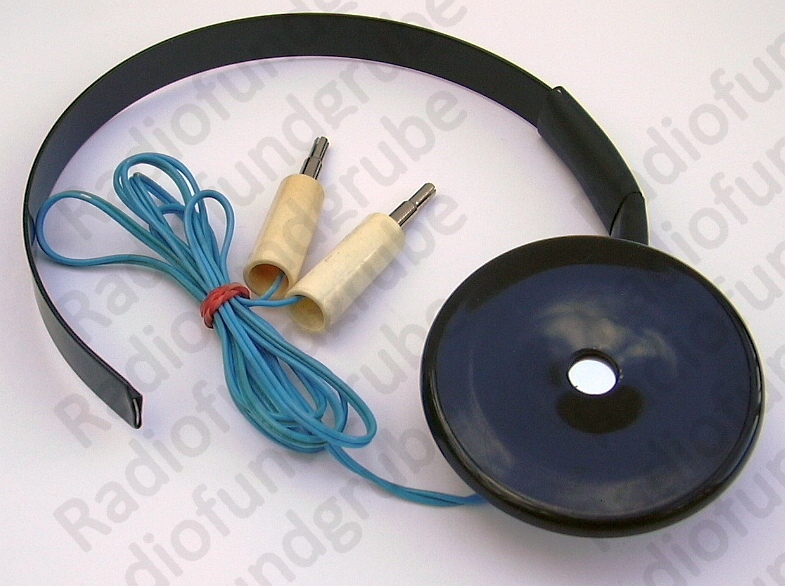

24 = Elektrolytkondensator 250uF   25 = Anpassungstransformator   26 = Kopfhörer mit Bügel

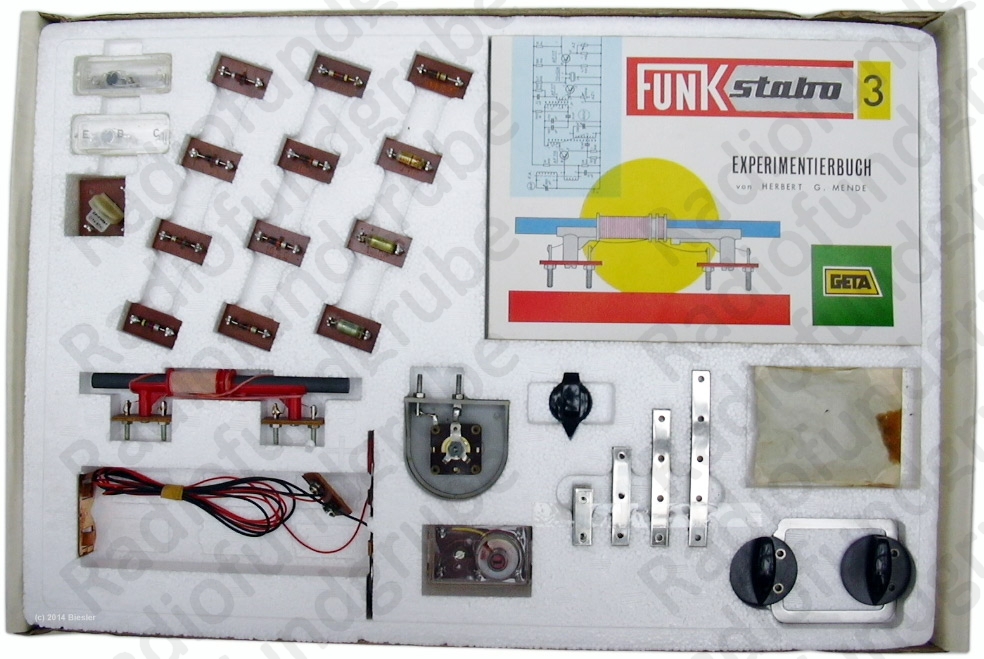

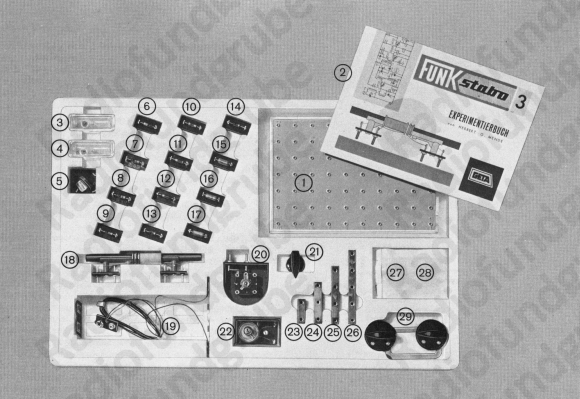

Die einzelnen Teile im Funkstabo 3

Um die Teile größer zu sehen, unten auf den entsprechenden Text clicken !

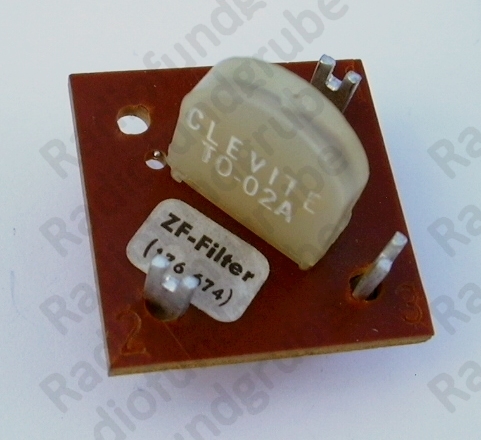

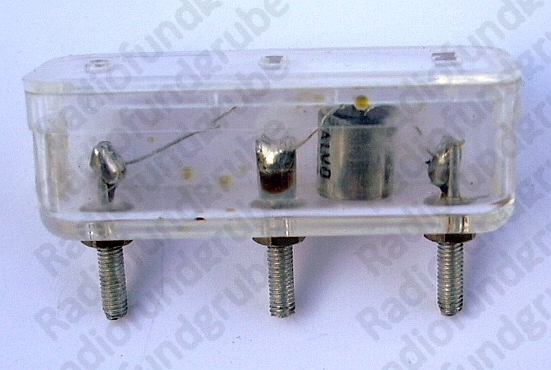

1 = Montageplatte   2 = Anleitungsbuch   3 und 4 = Transistor AF117   5 = ZF Transfilter

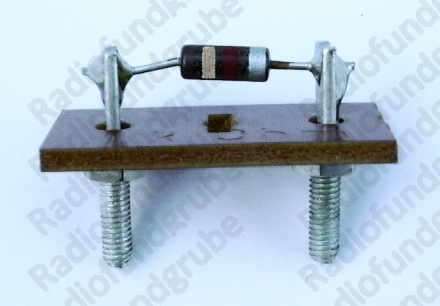

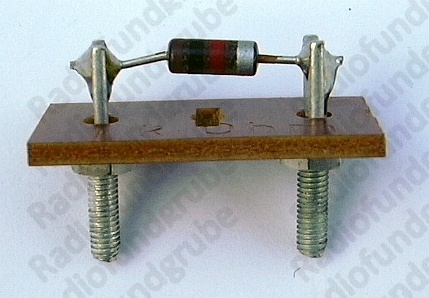

6 und 7 = Widerstand 1 kOhm   8 = Widerstand 1,8 kOhm   9 und 10 = Widerstand 4,7 kOhm
11, 12 und 13 = Widerstand 10 kOhm   14 = Widerstand 100 kOhm   15 und 16 = Kondensator 10nF

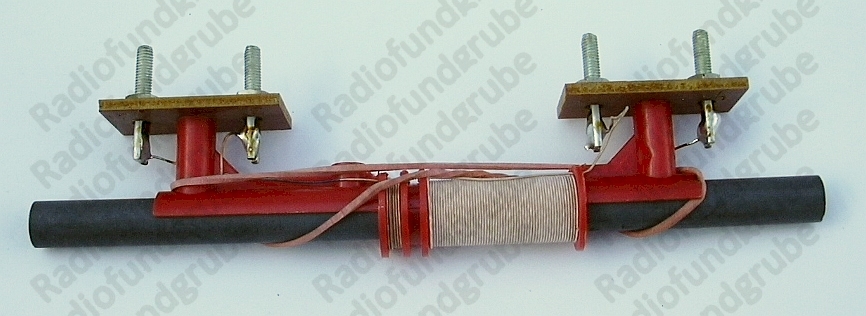

17 = Kondensator 33nF   18 = Ferritantenne   19 = Batteriefach für 6 Baby-Zellen 1,5V

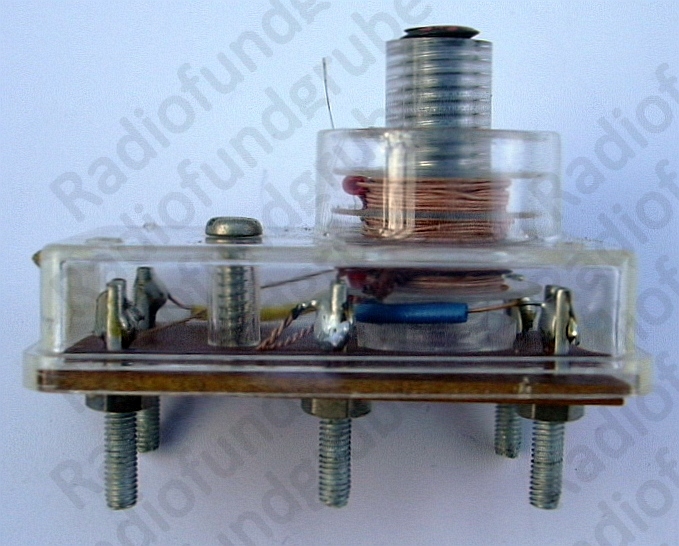

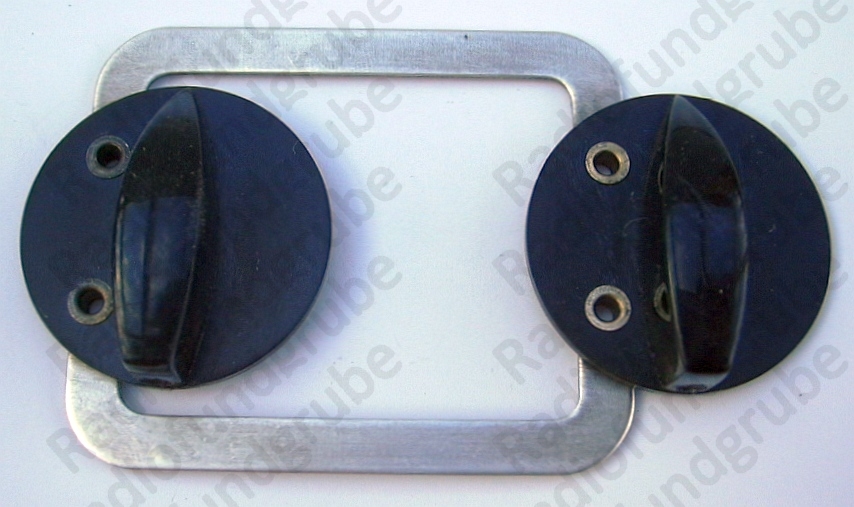

20 = Drehkondensator 200pF   21 = Skalenknopf   22 = Oszillatorspule   23, 24, 25, und 26 = Lochstreifen
27 und 28 = Schrauben, Muttern   29 = Abstimmkupplung
